Un trou trop étroit, une vis dont le diamètre semble incertain ou une planche qui doit s’ajuster au millimètre près peuvent vite compliquer un travail d’atelier. On comprend vite à quoi sert un pied à coulisse dès qu’il faut mesurer une dimension extérieure, intérieure ou une profondeur avec davantage de précision qu’une règle. Je vous explique ses fonctions, la bonne méthode d’utilisation, ses applications en mécanique comme en menuiserie et les limites à connaître.
Un outil compact pour contrôler les dimensions avec précision
- Trois mesures principales sont possibles : extérieur, intérieur et profondeur.
- Les grands becs mesurent une épaisseur ou un diamètre extérieur.
- Les petits becs contrôlent un diamètre intérieur, comme celui d’un alésage.
- La jauge arrière mesure la profondeur d’un trou, d’une gorge ou d’un logement.
- Une résolution de 0,01 mm sur un modèle numérique ne garantit pas toujours une exactitude réelle au centième.
Un seul outil pour trois mesures essentielles

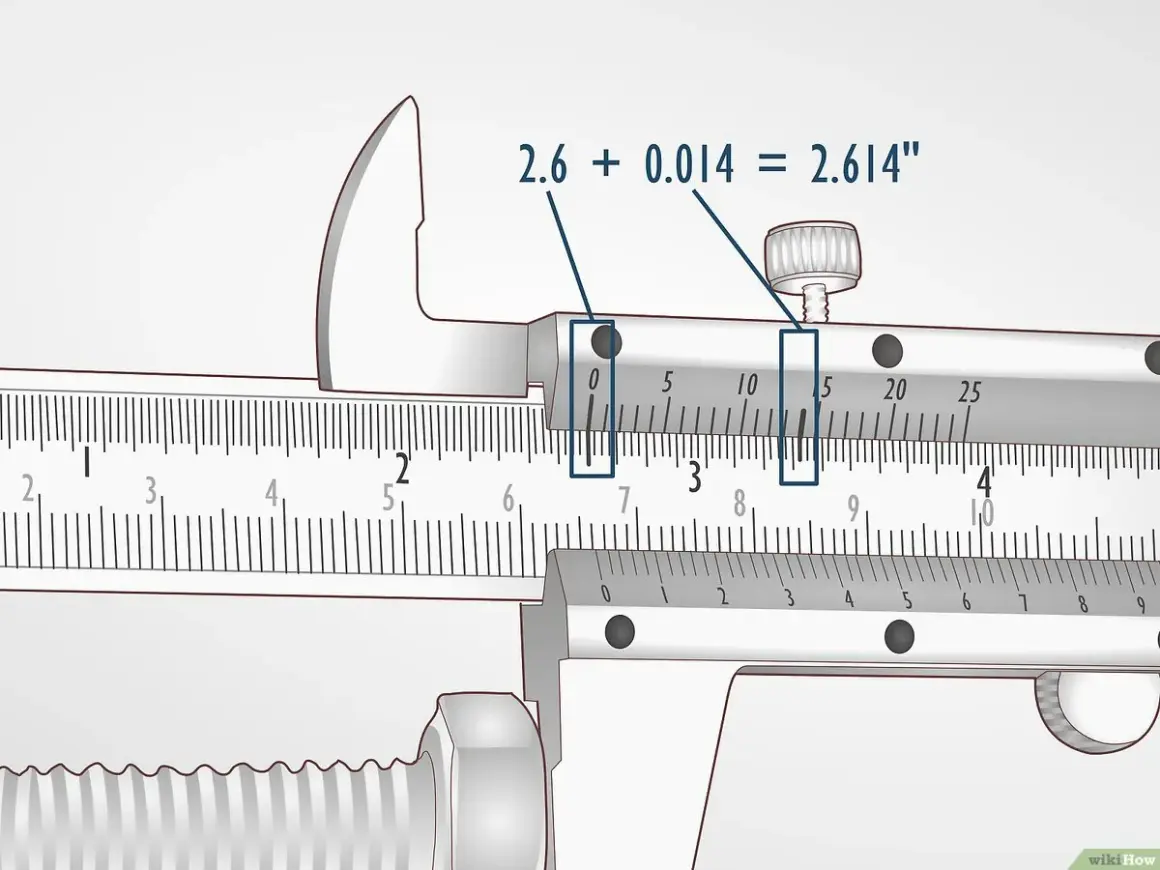

Le pied à coulisse, aussi appelé calibre à coulisse, est composé d’une règle graduée et d’un coulisseau mobile. Selon le modèle, la lecture se fait avec un vernier, un cadran ou un affichage numérique. Le vernier est une petite échelle graduée qui permet de lire une fraction de millimètre entre deux graduations principales.
Mesurer une dimension extérieure
Les grands becs inférieurs servent à mesurer le diamètre d’une tige, la largeur d’une pièce ou l’épaisseur d’un matériau. Il suffit de placer la pièce entre les becs et de les refermer doucement jusqu’au contact. En atelier, je l’utilise par exemple pour contrôler le diamètre d’un axe, l’épaisseur d’un panneau ou la section d’un tasseau avant un assemblage.
Contrôler une dimension intérieure
Les petits becs supérieurs s’écartent à l’intérieur d’un trou, d’un tube ou d’une rainure. Ils permettent de vérifier le diamètre d’un perçage, la largeur d’une mortaise ou l’espace disponible dans une pièce mécanique. Cette mesure est particulièrement utile lorsqu’une pièce de remplacement doit entrer sans jeu excessif ni forçage.
Lire aussi : Felder KF 500 - La combinée scie-toupie qui change tout?
Mesurer une profondeur
La tige fine située à l’extrémité du pied à coulisse forme une jauge de profondeur. Elle descend dans un trou ou une cavité pour mesurer sa profondeur. On peut ainsi contrôler un perçage borgne, une gorge, un logement de charnière ou la profondeur d’une feuillure en menuiserie.
Certains modèles permettent aussi de mesurer une hauteur de marche ou un écart entre deux surfaces grâce à leurs faces arrière. Cette fonction existe, mais elle reste moins intuitive pour un débutant que les trois mesures principales.
À quoi sert-il dans un atelier de mécanique ou de menuiserie
En mécanique, le pied à coulisse sert surtout à contrôler les dimensions avant un usinage ou un remplacement. Je pense notamment au diamètre d’un arbre, à l’épaisseur d’une rondelle, à la largeur d’une rainure ou au diamètre intérieur d’un roulement. Une mesure rapide évite de choisir une pièce uniquement en se fiant à son apparence.
Il aide aussi à vérifier l’usure. Si un axe était prévu à 20 mm et qu’il mesure désormais 19,85 mm sur une zone sollicitée, cette différence peut expliquer un jeu anormal. Pour une décision de réparation importante, je recommande toutefois de confirmer la mesure avec un micromètre, plus adapté aux contrôles très précis.
En menuiserie, l’outil trouve naturellement sa place pour mesurer l’épaisseur d’un panneau, le diamètre d’un tourillon ou la profondeur d’un logement. Il est également pratique pour reproduire une pièce existante, contrôler le diamètre d’une mèche ou vérifier qu’un assemblage dispose du jeu nécessaire.
Sur du bois tendre, je conseille de ne jamais serrer les becs fortement. Une pression excessive peut écraser les fibres et donner une mesure artificiellement réduite. Pour les surfaces fragiles, je prends contact avec légèreté et je vérifie plusieurs fois à des endroits différents.
| Situation | Partie utilisée | Exemple pratique |
|---|---|---|
| Diamètre ou largeur extérieure | Grands becs | Axe, vis, planche, tube |
| Diamètre ou largeur intérieure | Petits becs | Perçage, tube, mortaise |
| Profondeur | Jauge arrière | Gorge, trou borgne, feuillure |
| Écart entre deux niveaux | Faces arrière | Épaulement ou marche |
Comment prendre une mesure fiable
Une mesure correcte dépend autant de la méthode que de l’instrument. Avant de commencer, je nettoie les surfaces et les becs, puis je vérifie que le coulisseau se déplace sans point dur. Une poussière, une bavure métallique ou un copeau collé peut déjà introduire plusieurs centièmes d’erreur.
- Choisissez les bons becs selon la dimension extérieure, intérieure ou la profondeur à mesurer.
- Placez l’instrument bien dans l’axe de la pièce, sans le tenir de travers.
- Refermez jusqu’au contact, sans serrer. Le pied à coulisse doit toucher la pièce, pas la comprimer.
- Effectuez une légère rotation ou un petit mouvement de recherche pour vérifier que la position donne bien la valeur minimale ou maximale attendue.
- Lisez la mesure sans déplacer l’outil, ou bloquez le coulisseau avec la vis prévue à cet effet.
- Répétez la mesure à deux ou trois endroits si la pièce peut être usée, ovale ou irrégulière.
Pour une pièce ronde, le pied à coulisse doit être perpendiculaire à l’axe. Une position inclinée peut mesurer une corde plutôt que le diamètre réel. C’est une erreur très courante sur les tiges et les tubes, et elle suffit à fausser le choix d’un roulement ou d’un raccord.
Avec un modèle numérique, je contrôle aussi le zéro avant la mesure. Les becs fermés doivent afficher 0,00 mm. Si ce n’est pas le cas, une remise à zéro est nécessaire, mais elle ne corrige pas un instrument abîmé ou mal aligné.
Quel type de pied à coulisse choisir
Le choix dépend surtout de la fréquence d’utilisation, de la lisibilité souhaitée et de la précision réellement nécessaire. Pour des travaux courants de bricolage et de menuiserie, un modèle de 150 mm suffit souvent. Une capacité de 200 ou 300 mm devient intéressante pour les pièces plus larges, mais l’outil sera aussi plus encombrant.
| Type | Atout principal | Limite à connaître | Usage conseillé |
|---|---|---|---|
| À vernier | Pas de pile et bonne robustesse | Lecture moins rapide | Atelier, apprentissage, usage régulier |
| Numérique | Lecture directe en millimètres | Sensible à l’humidité et dépendant d’une pile | Mesures fréquentes et lecture rapide |
| À cadran | Lecture visuelle dynamique | Mécanisme plus délicat | Contrôle répétitif en fabrication |
Un affichage au 0,01 mm est séduisant, mais il ne faut pas le confondre avec une exactitude garantie au centième. La qualité de fabrication, l’alignement, la force exercée et l’état des becs influencent le résultat. Pour vérifier une cote avec une tolérance très serrée, le micromètre reste généralement plus fiable.
Les limites et les erreurs qui faussent le résultat
Le pied à coulisse est polyvalent, mais ce n’est pas l’outil idéal pour toutes les mesures. Il convient très bien aux contrôles rapides et aux dimensions courantes, moins aux tolérances de quelques centièmes sur une pièce de précision. Une jauge de profondeur dédiée sera aussi préférable pour une cavité profonde ou difficile d’accès.
- Forcer sur les becs peut déformer la pièce ou le coulisseau.
- Mesurer une surface sale ou couverte de bavures donne une valeur trop élevée.
- Tenir l’instrument de biais fausse le diamètre et la largeur.
- Utiliser la jauge de profondeur sur une surface inclinée donne un résultat trompeur.
- Un choc peut désaligner les becs sans laisser de marque évidente.
- La chaleur de la main ou d’une pièce usinée peut modifier légèrement la mesure sur les petites tolérances.
Après usage, je referme légèrement les becs sans les bloquer, j’essuie l’instrument et je le range à l’abri de l’humidité. Il ne faut pas l’utiliser comme serre-pièce, pointe à tracer ou levier. Ce sont de petits réflexes, mais ils prolongent nettement la justesse de l’outil.
Le bon réflexe avant de fabriquer ou remplacer une pièce
Le pied à coulisse sert avant tout à remplacer une estimation par une donnée mesurée. Il permet de choisir une vis, un roulement, une mèche ou une pièce de bois avec davantage de confiance, tout en révélant les écarts d’usure et les défauts d’ajustement.
Pour les travaux courants, un modèle de 150 mm bien entretenu offre déjà une grande polyvalence. Je conseille simplement de croiser les mesures importantes, de respecter la tolérance nécessaire et de passer au micromètre ou à la jauge dédiée lorsque la précision, la profondeur ou la géométrie de la pièce dépassent ses capacités.
