Une mesure au micromètre ne se lit pas au hasard. Il faut combiner la graduation du fourreau, celle du tambour et, sur certains modèles, le vernier. Je vous montre ici une méthode simple pour lire un micromètre métrique, avec des exemples concrets, les erreurs fréquentes et les bons gestes pour obtenir une mesure fiable en atelier.
La lecture repose sur trois éléments faciles à additionner
- Fourreau : lisez les millimètres entiers et les demi-millimètres visibles.
- Tambour : chaque division représente généralement 0,01 mm.
- Vernier : ajoutez sa valeur uniquement si le micromètre en possède un.
- Exemple : 12,5 mm sur le fourreau + 0,37 mm sur le tambour donnent 12,87 mm.
- Fiabilité : nettoyez les touches et utilisez la friction ou le cliquet sans forcer.
Comprendre ce que l’on lit sur un micromètre
Un micromètre extérieur, aussi appelé palmer, mesure l’épaisseur ou le diamètre d’une pièce entre une touche fixe et une broche mobile. La vis micrométrique transforme la rotation du tambour en un déplacement très précis. Sur un modèle métrique courant, **un tour déplace la broche de 0,5 mm** et le tambour comporte 50 divisions, soit **0,01 mm par division**.
La première graduation se trouve sur le fourreau, la partie fixe de l’instrument. Elle indique les millimètres entiers et, selon la position des traits, les demi-millimètres. La seconde est gravée sur le tambour mobile, que l’on fait tourner pour approcher la pièce.
Cette séparation explique la lecture. On ne choisit pas une seule graduation comme avec une règle. On additionne la valeur visible sur le fourreau et celle indiquée par le tambour. Sur un appareil doté d’un vernier, une troisième valeur permet d’aller jusqu’à **0,001 mm**, mais cette finesse n’a de sens que si l’instrument et la méthode sont réellement adaptés.
Lire un micromètre métrique étape par étape
1. Préparer l’instrument et la pièce
Je commence toujours par essuyer les deux faces de mesure avec un chiffon propre et non pelucheux. Une poussière métallique ou une petite bavure peut ajouter plusieurs centièmes de millimètre, ce qui suffit à fausser le contrôle.
La pièce doit être stable et présenter une surface adaptée. Pour mesurer un axe, je place les touches perpendiculairement à son diamètre. Pour une tôle ou une cale, je vérifie que les faces sont bien parallèles. Un micromètre n’est pas conçu pour mesurer une pièce sale, chaude ou tenue de travers.
2. Lire les millimètres sur le fourreau
Regardez la dernière graduation entièrement visible à gauche du tambour. Elle donne les millimètres entiers. Si le trait de 0,5 mm est également dégagé, ajoutez 0,5 mm à cette valeur.
Par exemple, si vous voyez les graduations 10, 11 et 12, ainsi que le trait situé juste après 12, la lecture du fourreau est **12,5 mm**. Il faut éviter de lire le trait caché par le tambour, car seule la dernière graduation réellement visible compte.
3. Ajouter la valeur du tambour
Alignez maintenant la ligne de référence du fourreau avec les graduations du tambour. Chaque division vaut habituellement **0,01 mm**. Si la ligne correspond au chiffre 37, la valeur à ajouter est 0,37 mm.
Avec une lecture de 12,5 mm sur le fourreau et 0,37 mm sur le tambour, le résultat est donc :
12,5 + 0,37 = 12,87 mm
C’est le calcul essentiel pour savoir comment lire un micromètre. Je conseille de l’écrire mentalement en deux parties plutôt que d’essayer de lire directement un nombre complet. Cette habitude réduit nettement les erreurs lorsque les graduations sont petites ou peu visibles.

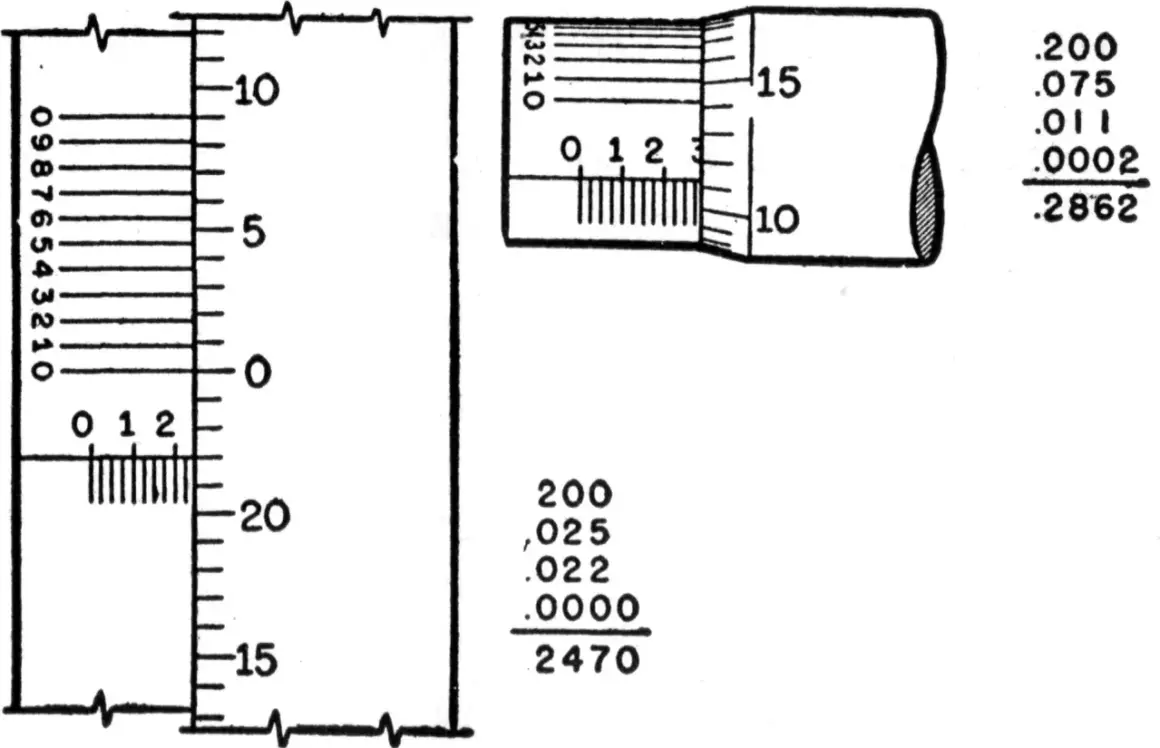

4. Vérifier le vernier si l’appareil en possède un
Un micromètre à vernier comporte une petite échelle supplémentaire sur le fourreau. Elle permet de lire une fraction de centième, souvent **0,001 mm**. Cherchez le trait du vernier qui coïncide le mieux avec une graduation du tambour, puis ajoutez cette valeur à la mesure précédente.
Si la lecture principale est 12,87 mm et que le vernier indique 0,003 mm, la mesure devient **12,873 mm**. Il ne faut pas inventer cette troisième décimale sur un micromètre standard sans vernier. La résolution affichée doit correspondre à ce que l’instrument permet réellement de lire.
| Élément | Valeur lue | Rôle |
|---|---|---|
| Fourreau | 12,5 mm | Millimètres et demi-millimètres |
| Tambour | 0,37 mm | Centièmes de millimètre |
| Vernier | 0,003 mm | Fraction supplémentaire éventuelle |
| Résultat | 12,873 mm | Addition des trois lectures |
Trois exemples pour éviter les confusions
Une mesure sans demi-millimètre
Le fourreau laisse apparaître 8 mm, mais pas le trait de 8,5 mm. Le tambour s’aligne sur 24. La mesure est donc **8 + 0,24 = 8,24 mm**.
Le piège courant consiste à ajouter automatiquement 0,5 mm parce que le trait se trouve près du tambour. Il doit être franchement visible pour être pris en compte.
Une mesure avec demi-millimètre
Le dernier millimètre visible est 15 et le trait de 15,5 mm apparaît juste avant le tambour. Celui-ci indique 6. La mesure correcte est **15,5 + 0,06 = 15,56 mm**.
Cette situation est très fréquente sur les axes, les bagues et les petites pièces mécaniques. Je recommande de lire d’abord le fourreau sans regarder le tambour, puis de lire le tambour séparément. Cela évite de mélanger les deux échelles.
Une lecture avec vernier
Le fourreau indique 6,5 mm, le tambour 0,21 mm et le vernier 0,003 mm. La valeur finale est **6,733 mm**. Le vernier n’est donc pas une nouvelle mesure indépendante, mais une correction très fine ajoutée à la lecture principale.
Dans un atelier de menuiserie, cette précision peut être utile pour contrôler un axe, une bague, une lame ou une pièce métallique d’une machine. Pour du bois massif, elle est souvent excessive, car le matériau se comprime et varie avec l’humidité. Une mesure au centième ne rend pas une pièce en bois plus stable.
La précision dépend aussi de la façon de mesurer
Un micromètre peut afficher 0,01 mm et donner une mauvaise mesure si la pression change d’un contrôle à l’autre. Je serre donc la broche avec le tambour à friction ou le cliquet, jamais avec la force de la main. Le dispositif limite l’effort et améliore la répétabilité.
La pièce doit être propre, et les touches doivent être en contact sans incliner l’instrument. Sur un axe, je fais parfois pivoter légèrement le micromètre autour de la pièce. La plus petite valeur obtenue correspond généralement au bon positionnement, car une inclinaison donne une mesure artificiellement plus grande.
Contrôler le zéro avant la mesure
Fermez doucement le micromètre, sans choc, puis vérifiez que le zéro du tambour coïncide avec la ligne de référence. Sur les calibres supérieurs à 25 mm, utilisez la cale étalon fournie plutôt que de fermer directement les touches.
Si l’écart est faible, il peut être corrigé avec la clé de réglage prévue par le fabricant. Si le micromètre tombe, présente une bavure ou varie fortement entre deux mesures identiques, un simple réglage ne suffit pas toujours. Dans ce cas, mieux vaut le faire contrôler ou le remplacer.
Lire aussi : Felder KF 700 - bien choisir sa combinée scie-toupie
Tenir compte de la température
La chaleur de la main, une pièce sortie d’une machine ou un instrument exposé au soleil peuvent modifier la mesure. Pour un contrôle précis, laissez la pièce et le micromètre se stabiliser dans l’atelier. À une précision de quelques microns, **la température devient un facteur réel**, pas un détail de laboratoire.
Quel micromètre choisir selon le contrôle à réaliser
La méthode de lecture reste proche, mais la forme des touches et la capacité changent selon l’usage. Je préfère choisir l’instrument à partir de la géométrie de la pièce, plutôt qu’en fonction du seul nombre de décimales affichées.
| Type de micromètre | Usage principal | Point de vigilance |
|---|---|---|
| Extérieur | Diamètre, épaisseur, largeur | Bien aligner les touches avec la pièce |
| Intérieur | Alésage et diamètre interne | Prendre plusieurs lectures en recherchant le point de retournement |
| À pointes | Épaisseur au fond d’une gorge ou d’un espace réduit | Vérifier que les touches atteignent réellement la zone voulue |
| Numérique | Lecture rapide et facile à transmettre | Contrôler l’unité mm/pouces et l’état de la pile |
Le modèle numérique est confortable, mais il ne corrige ni une mauvaise position ni une pression excessive. Le modèle mécanique demande un peu plus d’attention, mais sa lecture devient très fiable avec l’habitude. Pour les contrôles courants sur des machines à bois, un micromètre extérieur de **0 à 25 mm** couvre déjà de nombreux petits diamètres et épaisseurs.
La petite routine qui fiabilise chaque lecture
Avant de ranger l’instrument, je desserre légèrement les touches afin qu’elles ne restent pas en pression. Je nettoie les surfaces, j’évite de le poser directement sur l’établi et je le conserve dans son coffret, à l’abri de l’humidité et des copeaux métalliques.
- Nettoyer la pièce et les touches.
- Vérifier le zéro ou utiliser une cale étalon.
- Positionner le micromètre perpendiculairement.
- Approcher la broche avec le cliquet.
- Lire séparément le fourreau, le tambour puis le vernier.
- Répéter la mesure au moins deux fois si le résultat est important.
Cette routine prend moins d’une minute et évite les erreurs les plus coûteuses. Quand deux mesures diffèrent de plus de quelques centièmes, je ne choisis pas simplement la valeur qui m’arrange. Je recherche d’abord un problème de positionnement, de propreté, de température ou de réglage.
Une lecture juste commence par une mesure bien préparée
Pour lire correctement un micromètre, retenez une seule logique. Lisez les millimètres et demi-millimètres sur le fourreau, ajoutez les centièmes du tambour, puis le vernier uniquement s’il existe. Le calcul est simple, mais la qualité du résultat dépend surtout du nettoyage, de l’alignement et de la pression appliquée.
Dans l’atelier, je préfère une mesure à 0,01 mm obtenue proprement à une valeur affichée au micron mais prise de travers. Le bon instrument est celui qui correspond à la pièce, à sa matière et à la précision réellement nécessaire.
