Une pièce longue qui vibre, un vase creux qui manque de rigidité ou une sculpture élancée qui fléchit sous l’outil peuvent rapidement gâcher un tournage. Une lunette bien dimensionnée apporte un appui régulier autour du bois et permet de travailler plus proprement, avec moins de pression sur la pièce. Je détaille ici les cotes à relever, un plan de lunette de tournage adaptable, les matériaux utiles, la fabrication et les réglages qui font réellement la différence.
Les repères essentiels pour une lunette fiable
- Mesurez l’axe du tour entre le banc et la pointe de la poupée fixe avant de tracer quoi que ce soit.
- Un montage à trois roulements réglables convient très bien aux fuseaux longs et aux petites sculptures tournées entre pointes.
- Deux panneaux de contreplaqué de 18 mm offrent une base simple et suffisamment rigide pour un modèle amateur bien assemblé.
- Prévoyez une ouverture avec environ 20 à 30 mm de marge par rapport au diamètre maximal travaillé.
- Les roulements doivent toucher le bois sans le comprimer, sinon ils créent des marques et augmentent les vibrations.
Une lunette bien conçue change vraiment le tournage
La lunette de tournage soutient une pièce à distance du mandrin ou des pointes. Elle limite le fléchissement d’un axe mince et absorbe une partie des efforts latéraux produits par la gouge. Sur une sculpture haute, un vase creux ou un pied de meuble, cette aide transforme souvent une coupe irrégulière en surface nette.
Je la considère comme un appui dynamique, et non comme un simple collier fixé autour du bois. Les galets ou roulements suivent la rotation de la pièce, tandis que le bâti reste solidaire du banc. La pression doit donc rester légère, constante et parfaitement centrée.
Trois ou quatre points d’appui
Le modèle à trois roulements espacés à 120 degrés est le plus simple à fabriquer. Il se centre facilement et laisse une bonne visibilité sur la zone de travail. C’est mon choix pour les fuseaux, les pieds de lampe et les petites pièces de sculpture tournées entre pointes.
Un modèle à quatre bras, répartis à 90 degrés, apporte davantage de possibilités de maintien sur une forme irrégulière. En revanche, il demande un réglage plus précis et peut gêner l’accès de l’outil. Pour un premier projet, la simplicité du système à trois appuis est généralement plus intéressante que la polyvalence maximale.
Les cotes à relever avant de dessiner
Il n’existe pas de dimension universelle. Une lunette prévue pour un tour dont l’axe se trouve à 185 mm du banc ne se montera pas directement sur une machine à 205 ou 230 mm. La première étape consiste à relever les dimensions de votre propre tour, idéalement avec un réglet métallique et un pied à coulisse.
| Mesure | Comment la relever | Pourquoi elle compte |
|---|---|---|
| Hauteur de pointe | Distance entre le dessus du banc et le centre de la pointe | Elle détermine la hauteur exacte du centre de la lunette |
| Largeur du banc | Mesure entre les glissières ou les surfaces de guidage | Elle conditionne la semelle et le système de serrage |
| Écartement des glissières | Mesure de l’espace disponible sous le banc | Il permet de concevoir la clé de blocage |
| Diamètre maximal | Diamètre fini de la pièce au point soutenu | Il définit l’ouverture et la course des bras |
| Zone d’accès | Distance entre la lunette et le porte-outil | Elle évite que les deux accessoires se touchent |
Pour l’ouverture centrale, je pars habituellement du diamètre maximal prévu, puis j’ajoute 20 à 30 mm de jeu total. Cette marge n’est pas destinée à laisser la pièce flotter. Elle permet aux bras de se rapprocher correctement sans que le bâti ne limite leur course.
Le corps peut être réalisé avec deux panneaux de contreplaqué de 18 mm collés et vissés. Pour une lunette destinée à des pièces de 50 à 80 mm de diamètre, des bras de 180 à 230 mm de longueur offrent souvent une plage de réglage confortable. Ces chiffres restent des bases de travail, pas des cotes à recopier sans contrôle.
Un plan simple à adapter à votre tour
Le dessin le plus pratique prend la forme d’un cadre circulaire ou semi-circulaire posé sur une semelle qui coulisse sur le banc. Je trace d’abord l’axe du tour sur le panneau, puis l’ouverture centrale autour de ce repère. Cette méthode évite l’erreur classique qui consiste à centrer la lunette sur le panneau plutôt que sur l’axe réel de la machine.
Le corps et l’ouverture

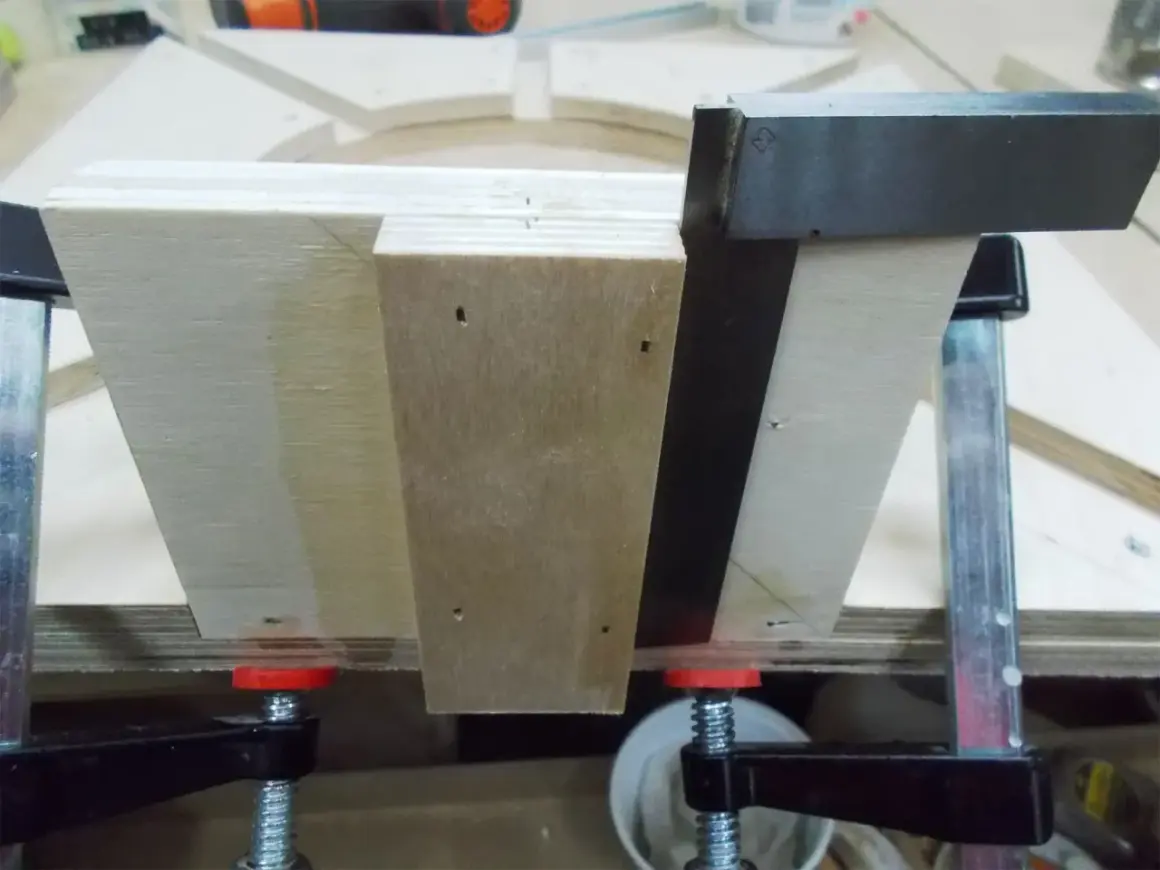

Découpez deux panneaux identiques dans un contreplaqué multiplis de bonne qualité. Après collage, le corps atteint environ 36 mm d’épaisseur, ce qui limite fortement la torsion. Une ouverture circulaire peut être réalisée à la scie sauteuse avec un compas, à la défonceuse ou avec plusieurs perçages suivis d’un arasage soigneux.
Je préfère une ouverture légèrement ovale ou agrandie sur les côtés lorsque la lunette doit recevoir des pièces de sculpture aux profils irréguliers. Pour du tournage entre pointes classique, une ouverture ronde reste plus rapide à fabriquer et plus facile à régler.
Les bras réglables
Chaque bras peut coulisser dans une lumière radiale ou dans une rainure pratiquée dans le corps. Des boulons M8 avec rondelles larges et écrous papillon permettent un réglage sans outil. La lumière doit être assez longue pour couvrir la plage de diamètres souhaitée, mais pas au point d’affaiblir le panneau.
Au bout de chaque bras, fixez un roulement équipé d’un galet lisse. Des roues de roller ou de skateboard peuvent convenir si leur bande de roulement est régulière et si leurs roulements tournent sans point dur. Pour le bois tendre, je privilégie une surface en polyuréthane ou en caoutchouc, moins agressive qu’un galet métallique.
Lire aussi : Quel outil manuel pour creuser le bois choisir ?
La semelle et le blocage
La semelle doit maintenir le corps perpendiculaire à l’axe du tour. Elle reçoit une clé ou une pièce de guidage qui entre entre les glissières du banc. Le système peut être complété par une vis de serrage verticale, à condition qu’elle ne déforme pas le banc et qu’elle reste accessible une fois la pièce montée.
Un détail souvent négligé fait pourtant toute la différence. Le support doit être rigide sans être difficile à retirer. Je prévois donc une ouverture sur le haut ou une partie démontable lorsque la lunette doit être installée autour d’une pièce déjà montée entre les pointes.
Construire sans jeu ni vibration parasite
La découpe est rarement la cause principale d’un mauvais résultat. Le problème vient plutôt des assemblages qui bougent, des rainures trop larges ou d’un corps qui se vrille au serrage. Poncez les chants, mais ne réduisez pas les zones de contact au point de créer du jeu.
- Tracez l’axe en plaçant le panneau sur le banc et en amenant la contre-pointe jusqu’au centre.
- Découpez le corps et vérifiez que l’ouverture reste symétrique par rapport à cet axe.
- Réalisez les rainures des bras avec des bords parallèles et une profondeur régulière.
- Montez les roulements avec des entretoises afin qu’ils restent perpendiculaires au bras.
- Fabriquez la semelle après avoir mesuré le banc, car cette partie dépend fortement du modèle de tour.
- Faites un premier essai sur une chute cylindrique avant de monter une pièce destinée à être sculptée.
Pour les éléments en bois, le contreplaqué multiplis résiste mieux que le MDF aux serrages répétés. Le MDF reste économique et facile à usiner, mais je le réserve à un prototype ou à une lunette de petit diamètre. Pour un usage fréquent, le métal offre une meilleure durée de vie, au prix d’une fabrication plus longue.
| Solution | Coût indicatif | Atout principal | Limite |
|---|---|---|---|
| Contreplaqué et roues de récupération | 30 à 80 € | Fabrication rapide et adaptation facile | Sensible à l’humidité et aux chocs |
| Contreplaqué neuf et roulements | 60 à 120 € | Bon compromis pour un atelier amateur | Demande une découpe précise |
| Modèle métallique du commerce | Environ 60 à 150 € selon la capacité | Rigidité et montage immédiat | Compatibilité à vérifier avec le banc |
Une lunette du commerce n’est donc pas toujours plus chère qu’une fabrication maison. Si votre tour accepte un modèle standard et que vous ne possédez pas les outils nécessaires, l’achat peut être plus rationnel. Le modèle personnel devient intéressant dès que la hauteur de pointe, la largeur du banc ou le diamètre de travail sortent des dimensions courantes.
Régler les appuis et travailler en sécurité
Installez la lunette sur une portion déjà cylindrique de la pièce. Les roulements ne doivent pas suivre un bois encore brut, car les bosses provoquent des chocs répétés. Je commence toujours par faire tourner la pièce à la main pour vérifier qu’aucun bras, boulon ou écrou ne se trouve trop près du mandrin.
Approchez les trois galets jusqu’au contact, puis desserrez très légèrement chaque réglage. Le bois doit tourner librement, sans être pincé. Une pression excessive peut produire des marques, chauffer le roulement et dévier la pièce de son axe. Un contact trop lâche, à l’inverse, laisse la vibration s’installer.
- Commencez à vitesse réduite, surtout avec une pièce longue ou déséquilibrée.
- Contrôlez le serrage après quelques minutes, car le bois peut se tasser ou se réchauffer.
- Gardez les mains et les manches d’outil hors de la trajectoire des bras.
- Utilisez une visière intégrale et une protection respiratoire adaptée aux poussières.
- Arrêtez immédiatement si un roulement accroche, si le bois marque ou si la lunette vibre.
La lunette ne remplace pas la contre-pointe, un mandrin correctement serré ou une vitesse adaptée. Elle réduit les flexions, mais elle ne corrige pas une pièce mal équilibrée. Dans le tournage de sculptures creuses, je la place après avoir obtenu une surface de référence régulière, puis je la déplace progressivement lorsque la forme évolue.
Le bon choix pour une sculpture qui reste stable
Pour un fuseau long et relativement fin, un modèle à trois roulements avec une semelle simple suffit généralement. Pour une forme creuse, large ou très irrégulière, choisissez plutôt un bâti plus ouvert avec des bras indépendants et une grande plage de réglage. L’important n’est pas d’obtenir la lunette la plus imposante, mais celle qui correspond à la pièce réellement travaillée.
Avant de couper le premier panneau, dessinez la lunette à l’échelle sur une feuille ou dans un logiciel de dessin. Vérifiez la hauteur d’axe, la course des bras, l’accès de l’outil et le passage de la contre-pointe. Cette vérification de quelques minutes évite souvent de perdre une plaque de contreplaqué et permet d’obtenir un accessoire parfaitement adapté à votre tour.
Une lunette bien conçue se fait presque oublier pendant le tournage. Elle maintient le bois, réduit les vibrations et laisse l’outil travailler sans forcer. C’est cette discrétion, plus que la complexité du mécanisme, qui révèle la qualité du plan et du réglage.
