Une vis qui tourne dans le vide, une cheville qui ressort du mur ou une étagère qui prend du jeu signalent souvent une mauvaise association entre les diamètres. Je vous propose ici un tableau de correspondance entre vis, chevilles et forets, puis une méthode simple pour choisir la longueur, adapter la fixation au support et éviter les erreurs courantes en menuiserie comme en bricolage.
Le bon diamètre dépend de la cheville et du support
- Cheville de 5 mm avec une vis de 3 à 4 mm.
- Cheville de 6 mm avec une vis de 4 à 5 mm.
- Cheville de 8 mm avec une vis de 4,5 à 6 mm.
- Cheville de 10 mm avec une vis de 6 à 8 mm.
- Le diamètre du foret correspond généralement à celui de la cheville pour les modèles en nylon.
- La longueur de la vis doit tenir compte de la cheville, de l’objet fixé et de la profondeur d’ancrage.
Le tableau de correspondance entre vis et chevilles
Pour une cheville à expansion classique en nylon, le diamètre indiqué sur la cheville correspond au diamètre du trou à percer. Le diamètre de la vis doit être légèrement inférieur afin de permettre à la cheville de s’expanser correctement sans être fendue ou écrasée.
| Diamètre de la cheville | Diamètre du foret | Diamètre de vis conseillé | Usages courants |
|---|---|---|---|
| 5 mm | 5 mm | 3 à 4 mm | Petits cadres, accessoires légers |
| 6 mm | 6 mm | 4 à 5 mm | Petites étagères, patères, tasseaux légers |
| 8 mm | 8 mm | 4,5 à 6 mm | Étagères, meubles légers, supports muraux |
| 10 mm | 10 mm | 6 à 8 mm | Charges plus importantes dans la maçonnerie |
| 12 mm | 12 mm | 8 à 10 mm | Fixations robustes dans un support plein |
| 14 mm | 14 mm | 10 à 12 mm | Assemblages lourds avec cheville adaptée |
Ces valeurs sont des repères pratiques, pas une règle universelle. Le fabricant peut recommander une plage différente selon la forme de la cheville, la profondeur d’ancrage ou la nature du nylon. Lorsque l’emballage indique une dimension précise, je la privilégie toujours à un tableau général.
Une vis de 5 x 60 mm signifie généralement un diamètre de 5 mm et une longueur de 60 mm. Il ne faut pas confondre ces deux mesures, car une vis peut avoir le bon diamètre tout en étant trop courte pour atteindre la zone d’expansion.

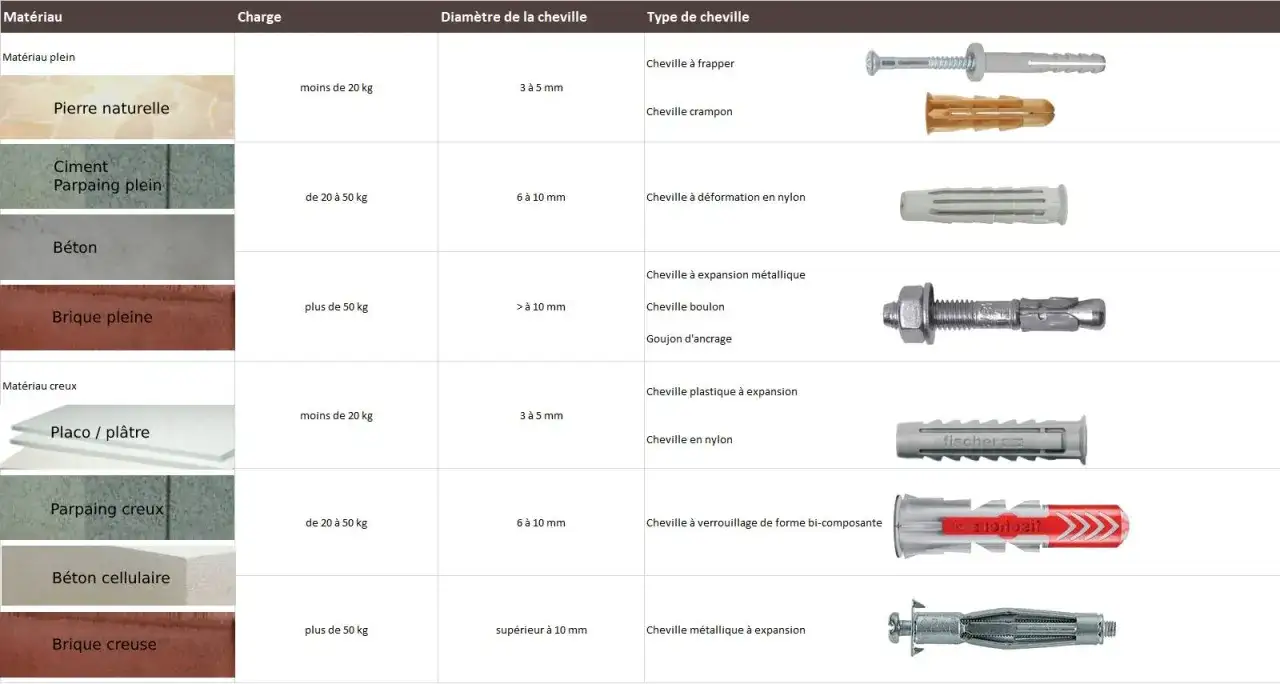

Adapter la fixation au matériau du mur
Le même diamètre ne produit pas le même résultat dans du béton, une brique creuse ou une plaque de plâtre. Le support détermine le type de cheville, la manière de percer et la charge réellement admissible. C’est souvent là que les tableaux généralistes montrent leurs limites.
Béton et brique pleine
Dans un matériau plein, une cheville nylon classique fonctionne généralement bien. Pour une cheville de 8 mm, je perce avec un foret de 8 mm, puis je dépoussière soigneusement le trou avant d’insérer la cheville.
Le béton accepte le perçage à percussion, tandis qu’une brique pleine peut s’ébrécher si l’on appuie trop fort. Pour une fixation courante, une cheville de 6 ou 8 mm suffit souvent, mais une charge lourde demande une cheville et une vis spécifiquement prévues pour cet usage.
Brique creuse et parpaing creux
Dans une brique creuse, une cheville universelle longue ou une cheville spéciale matériaux creux est plus sûre qu’un modèle court. Le perçage à percussion peut détruire les cloisons internes, je préfère donc commencer en rotation simple, puis adapter selon la dureté du matériau.
Une cheville de 8 mm avec une vis de 5 ou 6 mm peut convenir pour une charge modérée, mais la résistance dépend surtout de la façon dont la cheville se bloque derrière ou dans les alvéoles. Pour une armoire suspendue, un meuble haut ou une fixation soumise à des efforts répétés, il faut utiliser un système prévu pour la brique creuse.
Plaque de plâtre
Une cheville nylon ordinaire n’est pas le bon choix pour une plaque de plâtre. Elle risque de tourner ou de s’arracher, même si le diamètre de la vis semble correct. Il faut choisir une cheville métallique à expansion, une cheville à bascule ou un modèle autoforeur en fonction de la charge.
Les chevilles métalliques ont souvent leur propre filetage, par exemple M4 ou M5. Dans ce cas, on ne choisit pas une vis au hasard dans un tableau standard. On respecte la vis fournie ou la référence indiquée par le fabricant, ainsi que le diamètre de perçage demandé.
Bois et panneaux dérivés
Dans du bois massif, il n’est normalement pas nécessaire d’utiliser une cheville murale. Une vis à bois suffit, avec un avant-trou si le bois est dur ou si la vis est proche d’un bord. Pour l’aggloméré et le MDF, une vis adaptée au panneau évite l’éclatement et améliore la tenue du filet.
Pour un assemblage de menuiserie, je vérifie surtout le diamètre du corps de vis, la profondeur de vissage et la distance au bord. Une cheville murale n’améliorera pas une fixation dans un panneau trop mince.
Choisir la bonne longueur de vis
Le diamètre assure l’expansion, mais la longueur permet à la vis de traverser l’objet et d’atteindre correctement la cheville. Une vis trop courte ne déploie pas toute la cheville. Une vis trop longue peut buter au fond du trou, dépasser inutilement ou déformer la fixation.
Pour une cheville nylon classique, je pars sur cette estimation pratique : longueur de la cheville + épaisseur de la pièce à fixer + 5 à 10 mm. Il faut ensuite comparer ce résultat aux indications du fabricant.
| Situation | Association indicative | Pourquoi ce choix |
|---|---|---|
| Cadre léger sur mur plein | Cheville 6 x 30 mm, vis 4 x 40 mm | La vis traverse la patte et pénètre suffisamment dans la cheville |
| Petite étagère avec support de 15 mm | Cheville 8 x 40 mm, vis 5 x 60 mm | La longueur compense l’épaisseur du support |
| Tasseau de 25 mm sur maçonnerie pleine | Cheville 8 x 50 mm, vis 6 x 70 mm | La fixation conserve une profondeur d’ancrage utile |
Ces exemples ne remplacent pas la fiche technique, surtout pour une charge lourde. La vis doit généralement dépasser légèrement l’extrémité de la cheville afin de provoquer son expansion, sans pour autant toucher le fond du trou avant que la pièce soit serrée.
Une méthode fiable pour poser la cheville
- Identifier le support en distinguant béton, brique pleine, brique creuse, plaque de plâtre ou bois.
- Choisir la cheville selon le matériau et la charge, plutôt que selon la vis disponible dans l’atelier.
- Contrôler le diamètre inscrit sur la cheville et sélectionner le foret correspondant.
- Repérer la profondeur en ajoutant quelques millimètres à la longueur de la cheville.
- Percer droit, sans élargir le trou par des mouvements latéraux.
- Retirer la poussière avec un aspirateur, une soufflette ou une tige fine.
- Enfoncer la cheville à fleur du mur, sans l’écraser à coups de marteau.
- Serrer progressivement jusqu’à ce que la pièce soit plaquée, sans forcer au point de faire tourner la cheville.
Le trou doit rester propre et suffisamment profond. Pour une cheville de 40 mm, je prévois souvent 45 à 50 mm de profondeur, car la poussière et la pointe de la vis occupent une partie de l’espace. Dans un matériau friable, un perçage trop large réduit rapidement la tenue.
Avant de percer, je contrôle aussi la présence éventuelle de câbles ou de canalisations. Près d’un bord, d’un angle ou d’une arête de maçonnerie, je laisse une marge suffisante pour éviter l’éclatement. Pour les fixations structurelles, les distances au bord et les entraxes doivent suivre les données du fabricant.
Les erreurs qui fragilisent le plus une fixation
Utiliser une vis trop fine
Une vis de 3 mm dans une cheville de 10 mm ne crée pas assez de pression sur les parois du trou. Elle peut sembler serrée au départ, mais la fixation manque de résistance et la vis risque de sortir sous une charge répétée.
Choisir un foret trop large
Avec un trou de 9 mm pour une cheville de 8 mm, la cheville ne se bloque pas correctement. C’est une erreur fréquente lorsque le foret a été utilisé dans un mur dur ou lorsque le perçage a été élargi en inclinant la perceuse.
Se fier uniquement au diamètre
Une cheville de 8 mm n’a pas la même tenue dans du béton et dans une plaque de plâtre. Le diamètre est seulement le premier critère. Le matériau, la profondeur d’ancrage et la charge comptent tout autant.
Serrer trop fort
Un serrage excessif peut écraser une cheville nylon, arracher le filetage ou faire tourner la cheville dans le mur. Dès que la pièce est fermement plaquée et que la vis offre une résistance régulière, je m’arrête.
Lire aussi : Fixations - Guide ultime pour choisir vis, chevilles et boulons
Réutiliser une cheville endommagée
Une cheville retirée, fendue ou déformée ne mérite pas d’être remise en place. Son remplacement coûte peu, alors qu’une fixation qui se décroche peut endommager une étagère, un outil ou la surface du mur.
Le bon réflexe avant de choisir la vis
Pour une fixation légère dans un support plein, le tableau donne une base simple : cheville de 6 mm avec vis de 4 à 5 mm, cheville de 8 mm avec vis de 4,5 à 6 mm, et cheville de 10 mm avec vis de 6 à 8 mm. Dès que le support devient creux, friable ou particulièrement chargé, il faut abandonner les correspondances génériques au profit d’une cheville conçue pour ce matériau.
Dans mon atelier, je garde quelques diamètres de forets bien affûtés et je stocke les chevilles avec leur emballage. Cette petite habitude permet de retrouver la vis recommandée, la profondeur de pose et la charge admissible sans se fier à la mémoire. Une fixation réussie commence rarement par la vis la plus proche, mais par l’identification correcte du support.
