Obtenir un assemblage tenon-mortaise précis dépend moins de la puissance brute de la machine que de la qualité du réglage. La toupie tenonneuse permet de façonner rapidement les tenons sur des montants, traverses, cadres ou éléments de mobilier, à condition de bien comprendre son chariot, ses outils et ses protections. Je vous propose ici une méthode claire pour choisir l’équipement, préparer une pièce et travailler avec régularité.
Les points essentiels pour réussir un tenonnage propre
- Fonction principale : réaliser les joues et les arasements d’un tenon avec un outil monté sur l’arbre de la toupie.
- Équipement indispensable : chariot à tenonner, règle, butée, presseur et carter adapté au diamètre de l’outil.
- Réglage fiable : fabriquer d’abord la mortaise ou utiliser une chute pour ajuster progressivement l’épaisseur du tenon.
- Sécurité : le tenonnage est une avance manuelle et exige une protection complète de l’outil ainsi qu’un maintien ferme de la pièce.
- Choix de machine : une toupie équipée convient à l’atelier polyvalent, tandis qu’une tenonneuse dédiée gagne en rendement sur les séries.
À quoi sert une toupie équipée pour le tenonnage

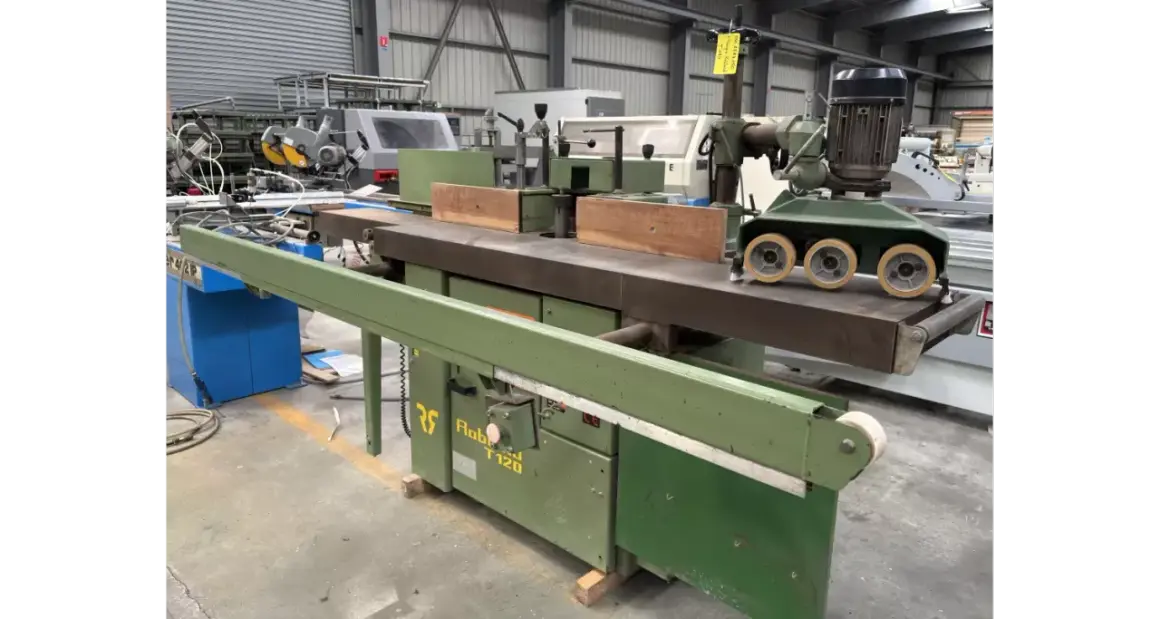

Une toupie classique usine principalement le bois au moyen d’un arbre porte-outils vertical. En lui ajoutant un chariot à tenonner, on peut déplacer la pièce perpendiculairement à l’outil et retirer la matière située à l’extrémité d’un montant ou d’une traverse.
Le tenon est la partie mâle de l’assemblage. Il s’insère dans une mortaise, c’est-à-dire une cavité creusée dans la pièce opposée. Les outils enlèvent la matière sur les côtés pour former les joues du tenon, puis sur les faces nécessaires pour créer les arasements. Le résultat doit entrer dans la mortaise sans jeu excessif, mais sans forcer non plus.
Ce système est utile pour les portes, fenêtres, tables, chaises, volets et cadres en bois massif. Je le trouve particulièrement intéressant pour un atelier qui réalise plusieurs opérations avec la même machine, car la toupie peut aussi servir au profilage, aux feuillures et aux moulures.
Les éléments qui font réellement la différence
Le chariot à tenonner coulisse devant l’arbre et reçoit une règle perpendiculaire sur laquelle la pièce est appuyée. Une butée permet de répéter la même longueur de tenon, tandis qu’un presseur ou un système de serrage évite que le bois ne bouge pendant la coupe.
Il ne faut pas confondre le guide utilisé pour le toupillage classique avec la règle de tenonnage. Pendant cette opération, la pièce doit être maintenue contre la règle et la table du chariot, avec un presseur vertical correctement réglé. Le guide parallèle de la toupie n’est pas conçu pour remplacer cet appui.| Élément | Rôle | Point à contrôler |
|---|---|---|
| Chariot à tenonner | Amener la pièce vers l’outil | Absence de jeu et déplacement fluide |
| Règle de tenonnage | Maintenir la pièce dans l’axe | Équerrage par rapport à la course du chariot |
| Butée | Répéter la longueur du tenon | Blocage ferme et position identique |
| Presseur | Empêcher le déplacement ou le soulèvement | Pression suffisante sans déformer le bois |
| Carter | Encoffrer l’outil et limiter l’exposition | Dimensions adaptées au montage utilisé |
Le diamètre de l’outil compte beaucoup. Pour le tenonnage, les outils peuvent atteindre des dimensions importantes, souvent de l’ordre de 280 à 340 mm dans certaines configurations professionnelles. Un carter prévu pour le travail au guide peut alors être trop petit. Ce détail paraît secondaire sur le papier, mais il devient déterminant dès la mise en rotation.
Comment préparer et usiner un tenon proprement
Je conseille de commencer par définir la mortaise, car elle impose la largeur et l’épaisseur du tenon. Une règle courante consiste à conserver des joues suffisamment épaisses pour ne pas fragiliser la pièce, mais la proportion exacte dépend de la section du bois, de l’essence et des efforts que devra supporter l’assemblage.
Préparer les pièces
Les extrémités doivent être dressées et les pièces repérées avant le montage. Tracez la face de référence, le côté visible et le sens du fil. Cette préparation évite l’erreur classique qui consiste à fabriquer un tenon parfaitement dimensionné sur une mauvaise face.
Pour une série, je recommande de préparer une chute de même section. Elle permet de valider le réglage sans risquer une pièce définitive. C’est souvent plus rapide que de corriger plusieurs montants après une première erreur.
Régler la hauteur et la largeur
Montez l’outil conformément à la notice de la machine, puis réglez la hauteur de la table ou du chariot pour obtenir la position exacte du tenon. La largeur dépend de l’écartement des outils ou du profil de la fraise utilisée. Chaque bague et chaque entretoise influencent le résultat, parfois de quelques dixièmes de millimètre.
La vitesse de rotation ne se choisit pas au hasard. Elle dépend du diamètre de l’outil, du type de porte-outil, du bois et des indications du fabricant. L’INRS propose d’ailleurs un outil de détermination des plages de vitesse pour aider à éviter un réglage inadapté.
Lire aussi : Comment régler un décapeur thermique sans abîmer les matériaux
Effectuer les passes
- Positionnez la pièce contre la règle et la butée.
- Bloquez-la avec le presseur adapté.
- Vérifiez que l’outil est entièrement protégé avant la mise en marche.
- Réalisez une première passe légère sur une chute.
- Mesurez le tenon et ajustez progressivement la hauteur ou la profondeur.
- Répétez le réglage jusqu’à obtenir un emboîtement correct dans la mortaise.
Une seule passe très profonde donne rarement le meilleur résultat. Des passes modérées limitent les éclats et rendent le réglage plus contrôlable, surtout dans un bois nerveux ou noueux. Pour la dernière passe, une cale martyr placée derrière la pièce peut aussi réduire l’éclatement en sortie.

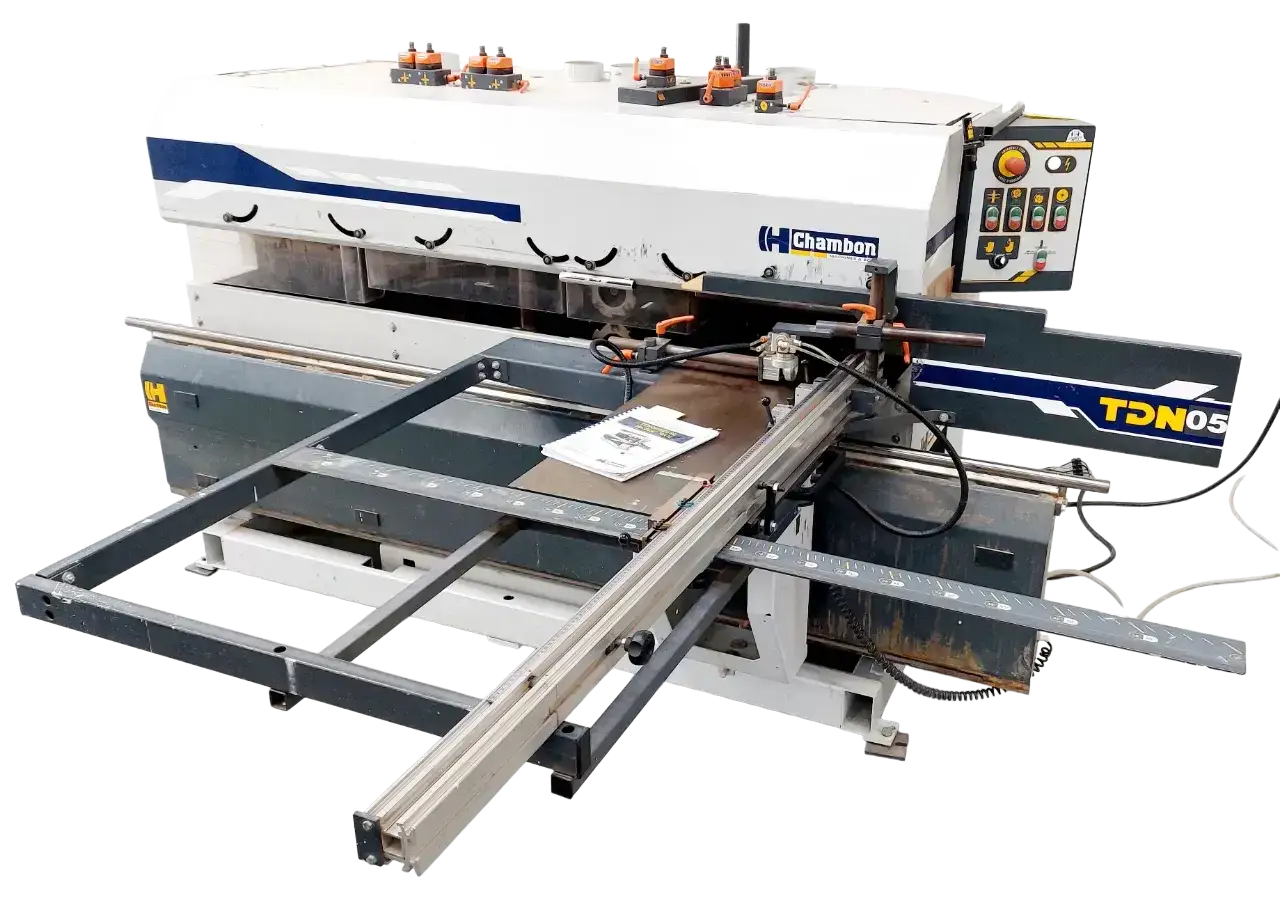

Toupie équipée ou tenonneuse dédiée
Le choix dépend surtout du volume de production et de la place disponible. Une toupie avec chariot à tenonner offre une grande polyvalence, tandis qu’une machine dédiée est pensée pour enchaîner les tenons avec davantage de rendement et de répétabilité.
| Solution | Atouts | Limites | Usage adapté |
|---|---|---|---|
| Toupie avec chariot | Polyvalente, compacte, utile pour de nombreux profils | Réglages plus longs et cadence limitée | Atelier amateur, artisan ou petites séries |
| Tenonneuse simple | Réglage orienté vers le tenonnage, bonne répétabilité | Moins polyvalente et investissement supérieur | Production régulière de cadres et assemblages |
| Tenonneuse double | Usinage simultané de plusieurs côtés, forte productivité | Encombrement, coût et maintenance importants | Fabrication industrielle de portes, fenêtres ou parquets |
Pour quelques meubles par mois, acheter une machine dédiée est souvent disproportionné. En revanche, dès que les mêmes dimensions reviennent quotidiennement, le temps gagné sur les réglages et la mise en position peut justifier un équipement spécialisé. Dans mon analyse des ateliers, c’est généralement la répétition des séries, et non la taille d’une pièce isolée, qui fait pencher la décision.
Les règles de sécurité à ne jamais négocier
Le tenonnage présente un risque élevé parce que l’outil travaille avec un diamètre important et que l’avance de la pièce est manuelle. Prévention BTP rappelle que le chariot à tenonner est considéré comme une forme d’avance manuelle et que les accidents peuvent être graves en cas de mauvais maintien ou de protection insuffisante.
Avant chaque opération, contrôlez le serrage de l’outil, l’état des couteaux, la fixation du chariot et la présence du carter. La machine doit être arrêtée et isolée avant toute modification de montage. Il ne faut jamais tenter de débloquer une pièce ou de retirer des copeaux pendant que l’arbre tourne.
- Utilisez uniquement des outils dont les couteaux sont correctement immobilisés.
- Adaptez le carter au diamètre réel de l’outil installé.
- Maintenez la pièce contre la règle et la table avec le dispositif prévu.
- Placez-vous hors de l’axe possible d’un rejet.
- Portez une protection auditive, des lunettes et des chaussures adaptées.
- Assurez une aspiration efficace des copeaux et limitez l’accumulation de poussières.
- Ne sélectionnez jamais une vitesse supérieure à celle autorisée par l’outil.
Dans certaines machines conçues pour cette fonction, le mode tenonnage est associé à une vitesse spécifique, souvent 3 000 tr/min, avec un asservissement entre le carter et la commande. Cette valeur ne doit pas être généralisée à toutes les machines. La notice du constructeur et les caractéristiques de l’outil restent la référence.
Le port de gants près d’un arbre en rotation mérite aussi une attention particulière. Ils peuvent accrocher un élément mobile et ne remplacent jamais un presseur ou une protection. Pour les petites pièces, la meilleure solution consiste souvent à revoir la méthode de maintien plutôt qu’à essayer de les tenir directement à la main.
Les erreurs qui ruinent la précision
Un tenon trop serré peut fendre la mortaise ou déformer le cadre au collage. À l’inverse, un jeu important affaiblit l’assemblage. Le bon ajustement permet une insertion ferme, avec une résistance perceptible, mais sans nécessiter de frapper violemment la pièce.
Une autre erreur fréquente consiste à régler la longueur sur une seule pièce, puis à changer de face de référence pour les suivantes. La butée ne peut garantir la répétition que si toutes les pièces sont positionnées de la même manière.
Les éclats viennent souvent d’un bois mal soutenu, d’une avance trop brutale ou d’un outil émoussé. Si le défaut apparaît toujours au même endroit, examinez d’abord le sens du fil et la sortie de l’outil avant d’augmenter la vitesse. La puissance supplémentaire ne corrige pas un mauvais appui.
Enfin, ne cherchez pas à compenser une mortaise mal centrée en décalant au hasard le tenon. Il vaut mieux identifier la face de référence, vérifier l’équerrage du chariot et reprendre le réglage sur une chute. Cette discipline évite de transformer une petite erreur de départ en défaut visible sur tout un ensemble.
Le bon réglage commence toujours par une pièce test
Pour tirer le meilleur parti de cet équipement, je retiens une règle simple. On règle sur une chute, on mesure, puis on lance la série. Cette étape prend quelques minutes et protège des heures de travail, surtout lorsque les montants sont déjà poncés ou profilés.
Une toupie équipée d’un chariot à tenonner est un excellent choix pour un atelier polyvalent, à condition de respecter ses limites. Elle offre la précision nécessaire aux assemblages traditionnels, mais seulement avec un outil adapté, une pièce bien maintenue et une vitesse choisie selon les données réelles du montage.
Le résultat final ne dépend donc pas uniquement de la machine. Il vient de l’ensemble formé par la mortaise, le tenon, le réglage, le maintien et la sécurité. Lorsque ces cinq éléments sont cohérents, l’assemblage devient plus rapide à produire, plus propre à coller et nettement plus durable.
