Un pied à coulisse permet de mesurer rapidement une épaisseur, un diamètre, une profondeur ou une cote intérieure avec bien plus de précision qu’une règle. La difficulté vient surtout de la lecture du vernier et de la bonne position des becs. Je détaille ici la méthode, les différences entre modèles, les erreurs fréquentes et les précautions utiles en menuiserie comme en mécanique.
Les repères essentiels pour obtenir une mesure fiable
- Nettoyez les becs et vérifiez le zéro avant chaque série de mesures.
- Avec un modèle à vernier, lisez d’abord les millimètres entiers, puis la fraction indiquée par le trait aligné.
- La résolution courante est de 0,1 mm, 0,05 mm ou 0,02 mm selon l’instrument.
- Serrez la pièce avec une pression légère pour ne pas déformer le matériau ou fausser la cote.
- Pour le bois, contrôlez la mesure à plusieurs endroits, car l’humidité et les fibres influencent la dimension.

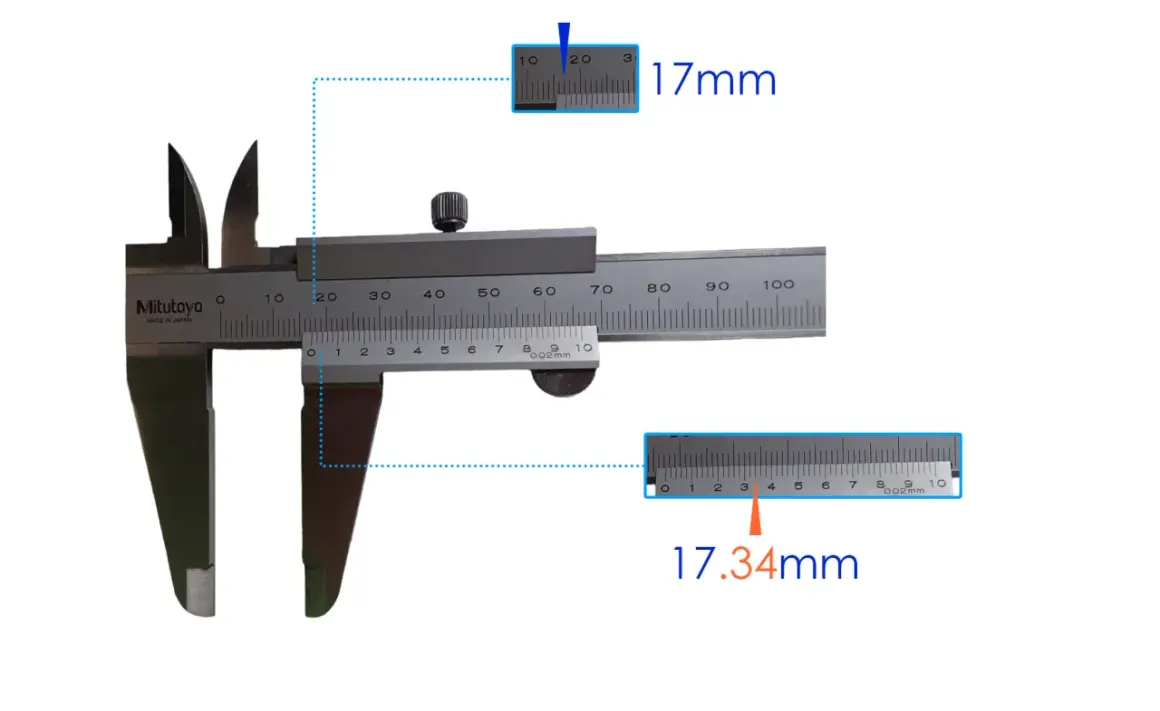

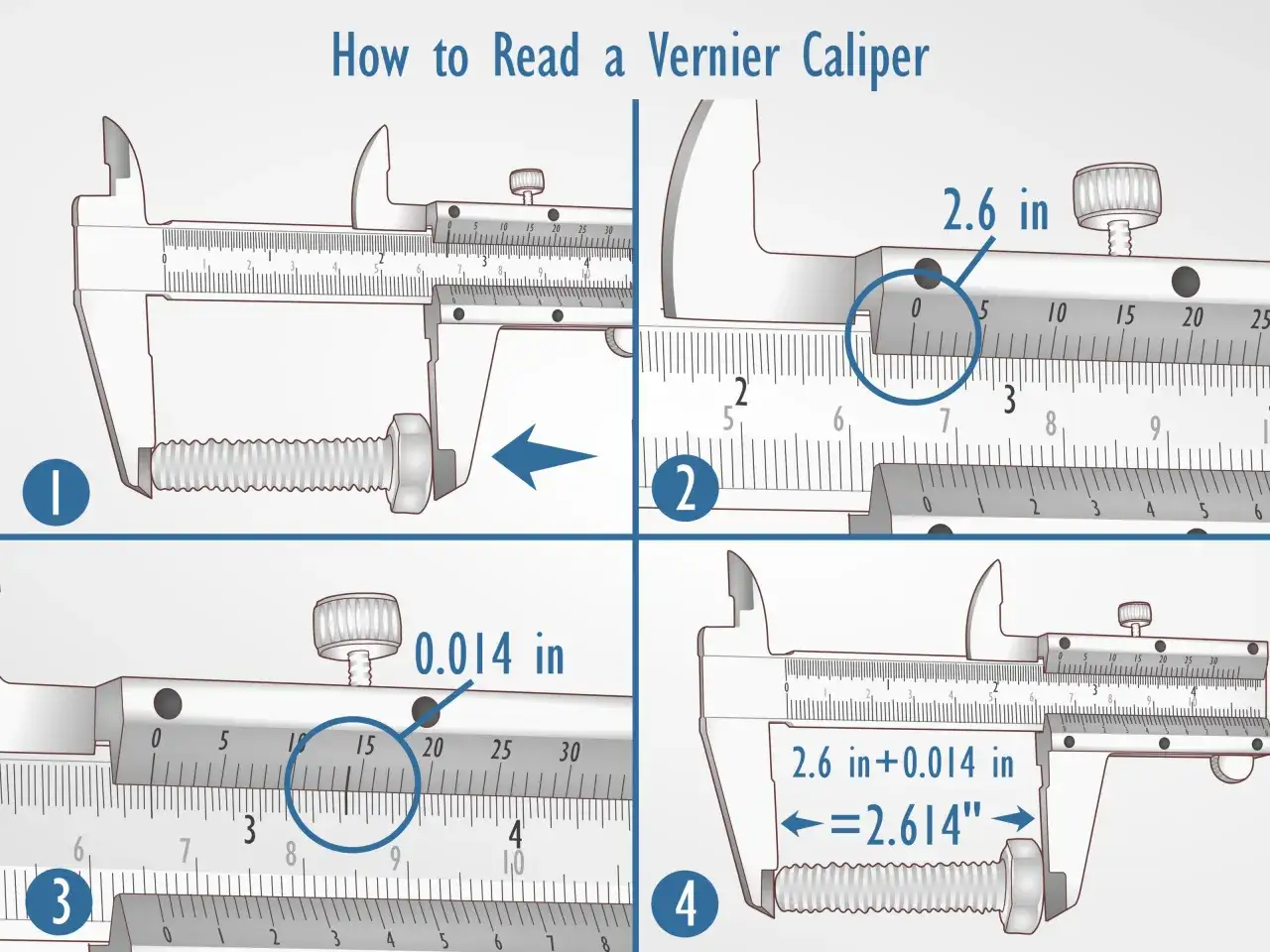

Comment lire un pied à coulisse à vernier sans se tromper
Sur un modèle classique, la lecture se fait en deux temps. La règle principale, fixe, donne les millimètres entiers. Le vernier, solidaire du coulisseau, indique la fraction de millimètre.Commencez par repérer le zéro du vernier. Regardez la graduation située immédiatement à gauche de ce zéro sur la règle principale. Si le zéro se trouve entre 24 et 25 mm, la mesure commence par 24 mm.
Observez ensuite les traits du vernier et cherchez celui qui coïncide exactement avec un trait de la règle fixe. Le numéro de ce trait doit être multiplié par la valeur de lecture de l’instrument. Il ne faut pas choisir le trait qui semble le plus proche, mais celui qui forme le meilleur alignement.
Exemple avec une résolution de 0,05 mm
Imaginons que le zéro du vernier soit placé après 24 mm et que le 7e trait soit parfaitement aligné avec une graduation de la règle. Le calcul est simple : 24 + 7 × 0,05 = 24,35 mm.
Avec un vernier au 1/50, la résolution est de 0,02 mm. Si le zéro se situe après 18 mm et que le 13e trait correspond exactement à une graduation fixe, la mesure est de 18,26 mm. Cette précision théorique ne signifie pas que la mesure sera toujours exacte au centième près, surtout si la pièce, les becs ou la méthode manquent de stabilité.
| Type de vernier | Valeur d’un trait | Usage courant |
|---|---|---|
| 1/10 | 0,1 mm | Contrôle général et bricolage |
| 1/20 | 0,05 mm | Assemblage, mécanique courante |
| 1/50 | 0,02 mm | Contrôle plus précis sur pièces rigides |
Je conseille de lire la valeur en gardant l’œil bien perpendiculaire aux graduations. Un angle de vue décalé crée une erreur de parallaxe, particulièrement visible sur les petits verniers gravés.
Identifier les parties utiles avant de mesurer
Un pied à coulisse paraît simple, mais chaque partie sert à une mesure différente. Les grands becs inférieurs servent aux dimensions extérieures, comme l’épaisseur d’une planche ou le diamètre d’un axe.
Les petits becs supérieurs mesurent les dimensions intérieures, par exemple le diamètre d’un trou ou la largeur d’une rainure. La tige fine qui sort à l’extrémité permet de relever une profondeur, tandis que la semelle arrière doit rester bien appuyée sur le bord de la pièce.
Les quatre mesures les plus courantes
- Mesure extérieure avec les grands becs autour de la pièce.
- Mesure intérieure avec les petits becs dans l’ouverture.
- Mesure de profondeur avec la jauge située au bout du coulisseau.
- Mesure d’un ressaut en utilisant les faces arrière des becs.
Pour mesurer l’épaisseur d’un panneau en bois, je place les becs à environ 10 à 20 mm du bord plutôt que sur une arête abîmée. Cette position donne une cote plus représentative et évite de mesurer un éclat ou un arrondi invisible au premier regard.
La bonne méthode pour mesurer une pièce
Une lecture correcte commence avant même de déplacer le coulisseau. Essuyez les becs et la zone de contact, puis vérifiez que les deux parties se ferment sans laisser de jour. Le zéro doit correspondre à 0,00 mm sur un modèle numérique ou à l’alignement prévu sur un modèle mécanique.
- Placez la pièce entre les becs adaptés.
- Faites coulisser l’outil jusqu’au contact.
- Serrez juste assez pour supprimer le jeu.
- Maintenez le pied à coulisse perpendiculaire à la surface.
- Lisez la graduation ou bloquez le coulisseau avant de retirer l’outil.
Un serrage excessif est une erreur classique. Il peut comprimer le bois tendre, marquer une surface vernie ou faire légèrement fléchir les becs. Sur une pièce métallique rigide, la pression doit rester régulière. Sur du bois, je préfère faire deux ou trois mesures et noter la valeur moyenne lorsque la surface n’est pas parfaitement homogène.
Mesurer un diamètre extérieur
Fermez les grands becs autour de l’axe ou du cylindre, puis faites doucement pivoter le pied à coulisse. La valeur minimale obtenue correspond généralement au diamètre réel, car elle confirme que les becs sont bien perpendiculaires à l’axe.
Mesurer un diamètre intérieur
Introduisez les petits becs sans forcer, ouvrez-les jusqu’au contact des parois et effectuez un léger mouvement de rotation. Pour trouver la plus grande largeur d’un alésage, cherchez le point où la mesure cesse d’augmenter. Un mauvais centrage peut donner une cote trop faible.
Lire aussi : Changer lame scie sauteuse - Évitez ces erreurs courantes
Mesurer une profondeur
Posez la base du pied à coulisse bien à plat sur le bord du trou ou de la rainure. Faites descendre la jauge jusqu’au fond sans appuyer. La moindre inclinaison de la semelle peut ajouter plusieurs dixièmes de millimètre, surtout dans une petite cavité.
Modèle à vernier, à cadran ou numérique
Le principe de mesure reste le même, mais la lecture et les contraintes changent selon le type d’affichage. Le modèle à vernier demande un peu d’apprentissage, mais il n’a ni pile ni écran et reste très fiable lorsqu’il est bien entretenu.
| Modèle | Atouts | Limites |
|---|---|---|
| À vernier | Robuste, autonome, lecture fine | Lecture moins immédiate |
| À cadran | Lecture rapide et visible | Cadran sensible aux chocs et à l’encrassement |
| Numérique | Affichage direct, conversion mm/pouces | Pile, humidité et remise à zéro à surveiller |
Le numérique est très pratique pour relever plusieurs cotes ou éviter une confusion entre millimètres et pouces. Je prends cependant l’habitude de fermer les becs et d’appuyer sur zéro avant chaque mesure. Une remise à zéro faite au mauvais moment peut produire une valeur parfaitement lisible, mais complètement fausse.
L’affichage au centième ne transforme pas automatiquement l’outil en instrument de laboratoire. La résolution indique le plus petit incrément affiché, tandis que la précision réelle dépend de la fabrication, du jeu du coulisseau, de la température et de la manière de mesurer.
Les erreurs qui faussent le plus souvent la lecture
La première erreur consiste à lire la graduation fixe à partir du trait situé après le zéro du vernier. Il faut lire le dernier millimètre entier placé avant le zéro, puis ajouter la fraction donnée par l’alignement.
Une autre confusion fréquente concerne la valeur du vernier. Le chiffre 6 ne signifie pas toujours 0,6 mm. Il faut connaître la résolution inscrite sur l’outil ou indiquée par sa graduation. Sur un modèle au 1/20, le 6e trait vaut 0,30 mm, pas 0,6 mm.
- Ne mesurez pas une pièce sale ou couverte de poussière.
- Ne forcez pas le coulisseau lorsqu’il accroche.
- Ne tenez pas l’outil incliné par rapport à la surface.
- Ne vous fiez pas à une seule mesure sur du bois massif.
- Ne comparez pas une cote en pouces avec une cote en millimètres sans vérifier l’unité.
Si le zéro n’est pas aligné lorsque les becs sont fermés, notez l’écart avant de commencer. Un décalage de +0,04 mm doit être soustrait de la lecture, tandis qu’un décalage de -0,04 mm doit être ajouté. Pour un contrôle exigeant, mieux vaut corriger le problème ou utiliser un autre instrument plutôt que multiplier les calculs.
Quand le pied à coulisse ne suffit pas
Pour une cote générale en menuiserie, un outil gradué au 1/10 ou au 1/20 suffit souvent. En revanche, une mesure au centième sur une pièce souple, une surface rugueuse ou un bois humide donne une impression de précision qui n’est pas forcément justifiée.
Le bois gonfle et se rétracte selon son humidité. Une différence de quelques dixièmes de millimètre peut donc venir du matériau plutôt que de la lecture. Pour un ajustement d’assemblage, je contrôle la pièce, la rainure et le sens des fibres avant de conclure que l’usinage est mauvais.
Lorsqu’une tolérance est très serrée, le micromètre est souvent plus adapté pour une dimension extérieure. Ses surfaces de mesure sont conçues pour appliquer une pression plus contrôlée. Le pied à coulisse reste plus polyvalent, mais il ne remplace pas tous les instruments de métrologie.
La température compte aussi sur les pièces métalliques. Pour une mesure précise, laissez l’outil et la pièce atteindre la même température ambiante, surtout après un passage en atelier froid ou chaud. Ce détail paraît secondaire, mais il évite de comparer des mesures prises dans des conditions différentes.
Le petit réflexe qui rend chaque mesure plus fiable
Avant de noter une cote, je vérifie toujours trois éléments : le zéro, le type de mesure et l’unité. Cette routine prend moins de dix secondes et évite la plupart des erreurs de lecture.
Pour progresser avec un modèle à vernier, entraînez-vous sur des cales ou des objets dont la dimension peut être vérifiée autrement. L’objectif n’est pas de lire plus vite, mais de repérer immédiatement le millimètre entier, le trait aligné et la résolution correspondante.
Une mesure utile n’est pas seulement un nombre affiché. C’est une valeur obtenue avec un outil propre, une pression adaptée, une pièce correctement positionnée et une précision cohérente avec le travail réalisé.
