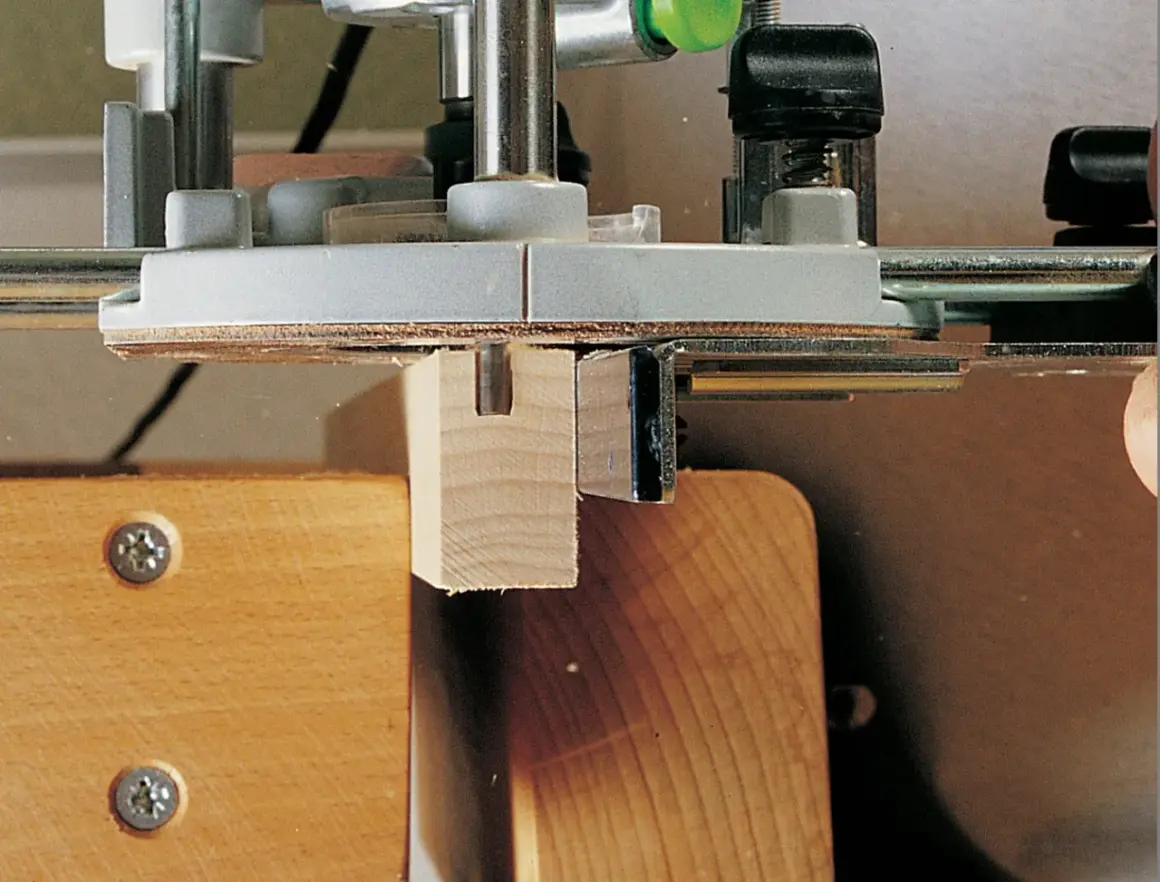

Une rainure bien placée transforme un assemblage moyen en ouvrage propre et solide. Avec un gabarit de rainurage pour défonceuse, je peux guider la machine avec précision, répéter la même opération sur plusieurs pièces et éviter les décalages liés à un simple tracé au crayon. Voici les solutions les plus utiles, les dimensions à prévoir, la méthode de fabrication et les erreurs qui ruinent le plus souvent le résultat.
Les repères essentiels pour rainurer proprement à la défonceuse
- Un guide rigide suffit pour réaliser des rainures droites et régulières.
- Le diamètre de la fraise détermine la largeur obtenue et doit correspondre au gabarit.
- Deux tasseaux perpendiculaires permettent de créer un gabarit en T simple à fabriquer.
- Plusieurs passes de 3 à 4 mm limitent les éclats et la surcharge du moteur.
- Une fixation parfaite est indispensable, surtout pour une rainure arrêtée ou répétée en série.
Quel gabarit choisir pour une rainure à la défonceuse
Le bon montage dépend surtout de la position de la rainure. Pour une gorge parallèle à un chant, le guide parallèle fourni avec la machine est souvent suffisant. Il devient moins pratique lorsque la rainure doit se trouver au milieu d’un panneau, à une distance précise du bord ou à plusieurs endroits identiques.
Dans ce cas, je préfère un guide indépendant fabriqué avec une règle droite, un tasseau ou une plaque de contreplaqué. La semelle de la défonceuse vient s’appuyer contre ce repère, ce qui permet de déplacer l’outil sans perdre l’axe. Le principe est simple, mais il devient très fiable dès que le guide est plus long que la zone à usiner et correctement immobilisé.
Le guide droit pour les travaux courants
Une planche de contreplaqué de 10 à 15 mm d’épaisseur convient très bien. J’ajoute parfois une bande antidérapante sous sa face inférieure, mais deux serre-joints bien placés restent indispensables. Le guide doit dépasser la pièce des deux côtés afin que la défonceuse soit déjà stable avant l’entrée de la fraise dans le bois.
Le gabarit en T pour retrouver rapidement une position
Le gabarit en T est constitué de deux tasseaux collés et vissés à angle droit. Le tasseau transversal se place contre le bord de la pièce, tandis que le tasseau longitudinal sert de butée à la défonceuse. C’est une solution particulièrement intéressante pour fabriquer plusieurs caissons ou réaliser des rainures d’étagères à intervalles identiques.
Je conseille de fabriquer un gabarit spécifique à chaque diamètre de fraise. Une rainure calibrée pour une fraise de 8 mm ne donnera pas le même positionnement avec une fraise de 12 mm, même si la machine reste la même.
[search_image]gabarit en T pour rainurer avec une défonceuse sur panneau boisFabriquer un gabarit simple avec des matériaux d’atelier
Pour un premier montage, inutile de chercher une construction compliquée. Une chute de contreplaqué stable, deux tasseaux rectilignes, de la colle à bois et quelques vis permettent déjà d’obtenir un outil précis. Le MDF peut aussi convenir, mais je le réserve plutôt aux gabarits temporaires, car ses chants s’usent plus vite sous les frottements répétés.
Les dimensions qui facilitent vraiment le travail
Je prévois une base d’au moins 100 mm de largeur pour que la semelle repose confortablement dessus. La longueur doit dépasser la rainure d’environ 150 mm à chaque extrémité quand l’espace le permet. Cette marge réduit le risque de basculement au démarrage et à la sortie de la coupe.
Les tasseaux doivent avoir des chants parfaitement droits. Une légère courbure suffit à reporter une rainure irrégulière sur toute la pièce. Avant l’assemblage, je vérifie donc leur rectitude avec une règle métallique et je ponce uniquement les défauts légers, sans arrondir le chant de référence.
Le réglage du guide par rapport à la fraise
Avec un guide latéral simple, il faut mesurer la distance entre le bord de la semelle et le centre de la fraise. Cette cote, souvent appelée décalage de guidage, permet de placer la règle exactement au bon endroit. Je la mesure une fois sur une chute, puis je la note directement sur le guide.
La méthode la plus sûre consiste à tracer l’axe de la rainure sur une chute, à placer le guide, puis à réaliser une passe très légère. Je contrôle la position avant de modifier le gabarit. Cette vérification de quelques secondes évite de découvrir une erreur après avoir usiné une pièce de meuble coûteuse.
Préparer la défonceuse et la pièce avant l’usinage
La précision commence avant la mise en marche. Je choisis une fraise droite bien affûtée, je vérifie qu’elle est correctement serrée dans la pince et je contrôle que la profondeur disponible reste suffisante malgré l’épaisseur du gabarit. Un montage trop épais peut réduire la course utile de la machine.
Choisir la fraise et la largeur de rainure
Une fraise de 6 ou 8 mm convient aux petites rainures de fond de meuble et aux panneaux fins. Pour une rainure destinée à recevoir une étagère ou un panneau plus épais, une fraise de 10 à 12 mm offre davantage de surface d’appui. Si la largeur finale doit dépasser le diamètre de l’outil, je décale légèrement le guide ou j’effectue une seconde passe.
La profondeur dépend de l’assemblage et de l’épaisseur du panneau. Pour un panneau de 18 mm, une rainure de 5 à 6 mm de profondeur est souvent un bon point de départ pour un logement d’étagère, mais je fais toujours un essai sur une chute avant de retenir cette cote.
Lire aussi : Ponceuse vibrante ou excentrique - Le guide pour bien choisir
Immobiliser le gabarit sans gêner la machine
Les serre-joints doivent maintenir fermement le guide tout en laissant un passage libre à la semelle et au câble. Je place les zones de serrage en dehors de la trajectoire de la défonceuse et je contrôle qu’aucune pince ne risque d’être touchée par la fraise.
Pour une série de pièces identiques, je peux ajouter une butée mécanique. Elle accélère le positionnement et garantit que chaque rainure commence au même endroit. Pour une rainure arrêtée, deux butées sont préférables à de simples marques au crayon, surtout lorsque les copeaux réduisent la visibilité.
Réaliser une rainure régulière en plusieurs passes
Une fois le gabarit installé, je règle la profondeur sur une chute du même matériau. Je commence par une passe peu profonde, généralement 3 à 4 mm, puis j’augmente progressivement selon la dureté du bois, le diamètre de la fraise et la puissance de la défonceuse.
- Je trace l’axe ou les limites de la rainure sur la pièce.
- Je positionne le gabarit en tenant compte du décalage entre la fraise et la semelle.
- Je serre le guide et je vérifie sa stabilité en exerçant une légère pression latérale.
- Je règle la profondeur sur une chute et je branche l’aspiration.
- J’attends que la fraise atteigne sa vitesse maximale avant de commencer.
- Je maintiens la semelle bien à plat et j’avance à vitesse régulière.
- Je termine par un contrôle de largeur, de profondeur et de position.
Sur une rainure traversante, je peux dépasser l’extrémité de la pièce si le support protège la sortie. Pour une rainure non débouchante, je m’arrête contre les butées prévues à cet effet. Je préfère toujours une progression lente et régulière à une avance trop rapide qui laisse des brûlures ou des traces d’arrachement.
Le sens de déplacement compte aussi. Lorsque la fraise tend à plaquer la semelle contre le guide, le contrôle est meilleur. Une avance en sens défavorable peut entraîner la machine et provoquer un écart brutal, même avec un gabarit bien conçu.
Comparer les solutions selon le projet
Je ne fabrique pas le même montage pour une rainure unique dans une planche et pour une série de vingt panneaux. Le tableau suivant aide à choisir une solution proportionnée au travail à réaliser.
| Solution | Usage conseillé | Atout principal | Limite |
|---|---|---|---|
| Guide parallèle | Rainure proche et parallèle au chant | Rapide à régler | Moins pratique au centre d’un panneau |
| Règle ou tasseau | Rainure droite ponctuelle | Fabrication très simple | Le décalage doit être mesuré avec soin |
| Gabarit en T | Rainures répétées et positionnées depuis un bord | Positionnement rapide | Souvent dédié à un diamètre de fraise |
| Plaque avec bague de copiage | Rainures ou ouvertures répétitives | Très bonne répétabilité | Demande un calcul entre la fraise et la bague |
| Gabarit réglable du commerce | Travail fréquent ou plusieurs largeurs | Réglage précis et rapide | Coût supérieur à une fabrication maison |
La bague de copiage mérite une attention particulière. Elle suit le bord du gabarit tandis que la fraise travaille à l’intérieur, avec un écart correspondant à la différence entre le rayon de la bague et celui de la fraise. Je note toujours cette valeur sur la plaque, car une erreur de quelques millimètres suffit à décaler tout un assemblage.
Éviter les erreurs qui compromettent la rainure
Le défaut que je rencontre le plus souvent vient d’un gabarit qui bouge légèrement. Même un déplacement de 1 mm se remarque immédiatement lorsque deux rainures doivent se faire face. Si la pièce est petite, je préfère utiliser une butée ou un montage en pont plutôt que de compter uniquement sur deux petits serre-joints.
- Ne pas fraiser en une seule passe, surtout dans le chêne, le hêtre ou les panneaux épais.
- Ne pas utiliser une fraise émoussée, qui chauffe le bois et augmente les risques d’éclats.
- Ne pas confondre l’axe de la fraise et le bord de la semelle lors du positionnement.
- Ne pas laisser le gabarit dépasser sans support au début ou à la fin de la trajectoire.
- Ne pas oublier l’épaisseur du montage dans le calcul de la profondeur disponible.
Un dernier contrôle sur une chute est particulièrement utile lorsque le bois est plaqué. Le placage peut s’écailler à la sortie de la fraise, et une petite contre-plaque ou une passe très légère en finition peut alors faire une vraie différence.
Le petit réglage qui rend un gabarit vraiment durable
Je marque sur chaque gabarit le diamètre de la fraise, le sens de déplacement et la distance de référence. Cette préparation prend moins d’une minute et évite les confusions lorsque plusieurs accessoires se ressemblent dans l’atelier.
Pour un usage régulier, je ponce légèrement les chants, je remplace les tasseaux déformés et je vérifie périodiquement l’équerrage. Un gabarit maison n’a pas besoin d’être sophistiqué pour être précis, mais il doit rester stable, lisible et adapté à une opération précise.
Pour commencer, je recommande donc un guide droit en contreplaqué ou un gabarit en T dédié à une fraise de 8 mm. Une fois la méthode maîtrisée sur une chute, il devient facile de l’adapter aux fonds de meubles, aux logements d’étagères, aux assemblages par rainure et aux séries de panneaux identiques.
