Le bon pied à coulisse dépend surtout de la mesure à réaliser
- Trois lectures principales existent : vernier, cadran et affichage numérique.
- Le modèle standard mesure les dimensions extérieures, intérieures, les profondeurs et les décrochements.
- Une résolution de 0,01 mm ne signifie pas forcément une précision réelle de 0,01 mm.
- Pour le bois, la rigidité, la douceur des becs et la stabilité de la pièce comptent souvent plus que la finesse d’affichage.
- Un modèle numérique de 150 mm convient à la majorité des contrôles courants en atelier.

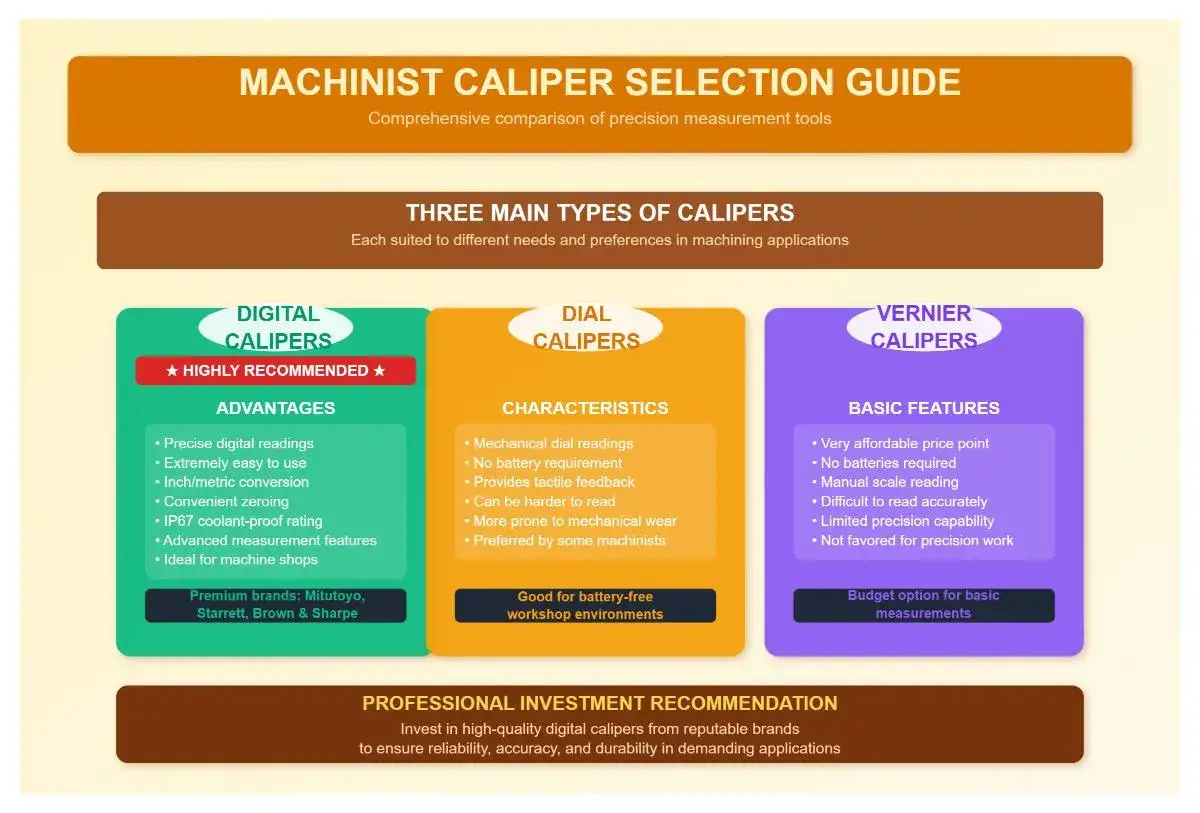

Les trois grandes familles selon le mode de lecture
La première distinction concerne la manière de lire la mesure. La mécanique des becs reste proche d’un modèle à l’autre, mais l’affichage change beaucoup le confort d’utilisation, la robustesse et le prix. Dans mon approche, je commence toujours par ce critère, car il détermine la facilité de contrôle au quotidien.
Le pied à coulisse à vernier
Le modèle à vernier utilise une règle graduée et une petite échelle mobile qui permet de lire les fractions de millimètre. Les graduations courantes offrent une résolution de 0,02 mm, 0,05 mm ou 0,1 mm. Il fonctionne sans pile et supporte généralement bien les conditions d’un atelier poussiéreux.
Son principal défaut est la lecture. Il faut aligner correctement les graduations et prendre le temps d’éviter les erreurs de parallaxe. Je le conseille aux utilisateurs qui apprécient un outil simple, durable et toujours disponible, mais moins à ceux qui doivent relever rapidement de nombreuses cotes.
Le pied à coulisse à cadran
Avec ce modèle, un cadran circulaire et une aiguille indiquent directement la fraction de millimètre. La lecture est rapide, ce qui est pratique lors d’un contrôle répétitif sur des pièces usinées ou des accessoires de machine à bois.
Le cadran apporte toutefois une mécanique supplémentaire, avec une crémaillère qui peut retenir les copeaux et la poussière. Une chute ou un choc peut aussi dérégler l’aiguille. Je le trouve très agréable en atelier propre, mais moins tranquille qu’un vernier dans un environnement particulièrement abrasif.
Le pied à coulisse numérique
L’affichage numérique donne une lecture immédiate et permet souvent de basculer entre millimètres et pouces. La remise à zéro à n’importe quelle position est également pratique pour comparer une cote avec une référence, plutôt que de lire une valeur absolue.
Les modèles courants affichent au 0,01 mm, mais leur exactitude réelle se situe souvent autour de quelques centièmes de millimètre selon la qualité, la longueur et les conditions de mesure. La pile, l’humidité et les chocs constituent leurs principales limites. Une protection IP54 ou IP67 peut réduire les risques liés à l’eau et aux poussières, mais elle ne transforme pas l’outil en instrument indestructible.
| Type | Atout principal | Limite à connaître | Usage conseillé |
|---|---|---|---|
| Vernier | Robustesse et autonomie | Lecture plus lente | Atelier général et contrôles occasionnels |
| Cadran | Lecture rapide et visuelle | Sensible aux chocs et aux copeaux | Contrôles répétitifs sur établi propre |
| Numérique | Lecture simple et remise à zéro | Pile et électronique | Mesures fréquentes et relevés rapides |
La forme des becs change réellement les possibilités
Deux pieds à coulisse peuvent avoir le même affichage et la même capacité tout en étant destinés à des travaux très différents. La géométrie des becs décide de la façon dont l’outil atteint la pièce. C’est un point souvent sous-estimé au moment de l’achat.
Le modèle universel à becs inférieurs et supérieurs
Le pied à coulisse standard possède de grands becs inférieurs pour les mesures extérieures et de petits becs supérieurs pour les mesures intérieures. Une tige coulissante sert généralement à mesurer la profondeur d’un trou, d’une feuillure ou d’une rainure.C’est le choix le plus polyvalent pour contrôler l’épaisseur d’un panneau, le diamètre d’une cheville, la largeur d’un tenon ou le diamètre d’un arbre. Pour un atelier de menuiserie, je privilégie une capacité de 150 mm, suffisante dans la plupart des cas et plus facile à manipuler qu’un modèle de 300 mm.
Les becs fins, longs ou décalés
Les becs fins atteignent de petites gorges, des logements étroits et certains diamètres intérieurs difficiles à saisir avec un modèle standard. Les becs longs servent à atteindre une zone située en retrait, tandis que les becs décalés facilitent la mesure autour d’un épaulement ou d’une forme encombrée.
Cette finesse a un revers. Les extrémités se déforment plus facilement et doivent être posées avec une pression légère. Je déconseille d’utiliser des becs effilés comme outil de traçage ou de levier, même si leur forme donne parfois cette impression.
Les grandes capacités et les modèles d’atelier
Les pieds à coulisse de 300, 500 ou 1 000 mm servent au contrôle de grandes pièces, de panneaux, d’éléments mécaniques ou de structures. Ils offrent une portée plus importante, mais deviennent aussi plus lourds, moins maniables et souvent moins précis sur toute leur course.
Pour les grandes dimensions en bois, il faut aussi tenir compte de la flexion de la pièce et de la pression exercée par les becs. Un outil plus long ne résout pas automatiquement le problème. Au-delà d’une certaine taille, une jauge adaptée, une règle de contrôle ou un système de mesure sur marbre peut donner un résultat plus fiable.
Lire aussi : Hammer A3 31 - Le vrai prix d'une dégauchisseuse-raboteuse
Le pied à coulisse de profondeur
La jauge de profondeur ressemble à un pied à coulisse, mais elle est conçue principalement pour mesurer la profondeur d’un trou borgne, d’une rainure ou d’un lamage. Sa base large se pose sur la surface de référence et une tige descend dans l’empreinte.
Elle est plus stable qu’un pied à coulisse standard lorsqu’il faut contrôler uniquement une profondeur. Dans une machine à bois, je la trouve particulièrement utile pour vérifier la profondeur d’une mortaise ou d’une rainure avant d’ajuster une pièce.
Quelles mesures peut-on réaliser avec un modèle standard
Un pied à coulisse classique couvre quatre familles de mesures. Il ne remplace pas un micromètre pour les tolérances très serrées, mais il offre une polyvalence remarquable pour les contrôles courants.
- Mesure extérieure avec les grands becs, par exemple l’épaisseur d’une planche ou le diamètre d’un axe.
- Mesure intérieure avec les petits becs, pour un alésage, un logement ou l’ouverture d’une bague.
- Mesure de profondeur avec la jauge arrière, pour un trou, une rainure ou une feuillure.
- Mesure de marche avec les faces arrière, afin de contrôler un décrochement entre deux surfaces.
Pour obtenir une cote fiable, je nettoie d’abord la pièce et les faces de mesure. Je ferme doucement les becs, je vérifie le zéro, puis je maintiens l’outil bien perpendiculaire à la surface. Une pression excessive peut écraser une fibre de bois ou incliner le bec, ce qui fausse immédiatement le résultat.
- Essuyer les copeaux, la poussière et les bavures de la pièce.
- Contrôler que les becs se rejoignent correctement et que l’affichage indique zéro.
- Placer l’outil sans le faire pivoter autour de la pièce.
- Appliquer une pression régulière, juste suffisante pour établir le contact.
- Répéter la mesure à deux ou trois endroits si la pièce peut être irrégulière.
La répétition est importante avec le bois. Une planche peut varier de plusieurs dixièmes de millimètre selon le fil, l’humidité et la pression des becs. Dans ce cas, afficher une valeur au centième de millimètre donne une impression de précision supérieure à celle que le matériau peut réellement offrir.
Résolution, précision et répétabilité ne veulent pas dire la même chose
La résolution correspond au plus petit écart affiché par l’instrument. La précision décrit l’écart entre la mesure et la valeur réelle, tandis que la répétabilité indique la capacité à retrouver la même valeur plusieurs fois. Ces trois notions sont souvent confondues dans les fiches produit.
Un pied à coulisse numérique qui affiche 0,01 mm peut avoir une exactitude annoncée de ±0,02 mm ou ±0,03 mm dans certaines conditions. Cette valeur peut évoluer avec la longueur de mesure, la température, l’état des becs et la manière de tenir l’outil.
Pour de la menuiserie, une résolution de 0,01 mm est rarement indispensable. Elle devient intéressante pour comparer des pièces, repérer une variation ou contrôler un ajustement mécanique. Pour un contrôle dimensionnel exigeant, je préfère vérifier la cote avec un micromètre, une jauge de profondeur ou un instrument étalonné.
La température joue aussi un rôle sur les pièces métalliques. Une pièce sortie d’un local froid ou chauffée par une machine ne doit pas être contrôlée immédiatement si la cote doit être très précise. Quelques minutes de stabilisation peuvent éviter d’interpréter une variation thermique comme un défaut d’usinage.
Comment choisir un modèle adapté à son atelier
Je recommande de partir de la mesure la plus fréquente plutôt que de rechercher la fiche technique la plus impressionnante. Un bon outil de 150 mm, bien fabriqué et correctement entretenu, sera souvent plus utile qu’un modèle de 300 mm affichant une résolution très fine mais difficile à manipuler.
| Besoin | Choix logique | Point de vigilance |
|---|---|---|
| Mesures générales sur bois et métal | Numérique ou vernier de 150 mm | Rigidité des becs et qualité du zéro |
| Travail dans un atelier poussiéreux | Vernier inox robuste | Éviter les mécanismes fragiles non protégés |
| Mesures répétitives et lecture rapide | Cadran ou numérique | Protection contre les chocs et les copeaux |
| Rainures et petits logements | Becs fins ou jauge de profondeur | Ne pas forcer sur les extrémités |
| Grandes pièces | Modèle de 300 mm ou davantage | Poids, flexion et précision sur la course |
Le matériau compte également. L’acier inoxydable offre une bonne rigidité et résiste mieux aux manipulations répétées. Les modèles en plastique ou en matériau composite sont légers et évitent parfois de marquer une surface fragile, mais ils conviennent surtout aux contrôles approximatifs.
Je vérifie aussi la présence d’une vis de blocage, d’une molette de réglage fin et d’une jauge de profondeur suffisamment rigide. Pour un pied à coulisse numérique, une extinction automatique et un affichage bien lisible sont plus utiles au quotidien qu’une fonction rarement utilisée.
Les erreurs qui faussent le plus souvent une mesure
La première erreur consiste à mesurer sur une bavure ou un copeau collé à la pièce. La seconde vient d’un mauvais alignement. Un pied à coulisse incliné peut afficher une cote différente, même lorsque l’utilisateur lit parfaitement l’écran.
Il faut aussi éviter de serrer les becs comme une pince. Sur le bois, cette habitude comprime les fibres et réduit artificiellement l’épaisseur mesurée. Sur le métal, elle peut faire glisser les becs ou accélérer leur usure.
Enfin, un pied à coulisse n’est pas un outil de traçage. Les becs ne sont pas conçus pour rayer une surface, et un modèle à becs fins peut perdre rapidement sa géométrie. Pour tracer, j’utilise une pointe, une équerre ou un trusquin, puis je réserve le calibre au contrôle.
Le choix que je ferais pour un atelier de menuiserie
Pour un usage polyvalent, je partirais sur un pied à coulisse numérique inox de 150 mm, avec une protection correcte contre les poussières, une jauge de profondeur et des becs suffisamment larges. Il couvre l’épaisseur des panneaux, les diamètres, les assemblages et la plupart des réglages de machines à bois.
Je garderais toutefois un modèle à vernier pour les environnements difficiles ou les longues périodes de rangement. Si le travail porte surtout sur les rainures profondes et les mortaises, une jauge de profondeur dédiée apportera davantage de stabilité qu’un pied à coulisse universel.
Le meilleur modèle n’est donc pas celui qui affiche le plus de décimales. C’est celui dont la forme, la capacité et la robustesse correspondent aux pièces que l’on mesure réellement, avec une technique de prise en main régulière et une vérification du zéro avant chaque contrôle important.
